上海工程技術大學松江校區風雨操場鋼結構、膜結構穹頂工程已全面完工，一起去看看吧！

項目概況

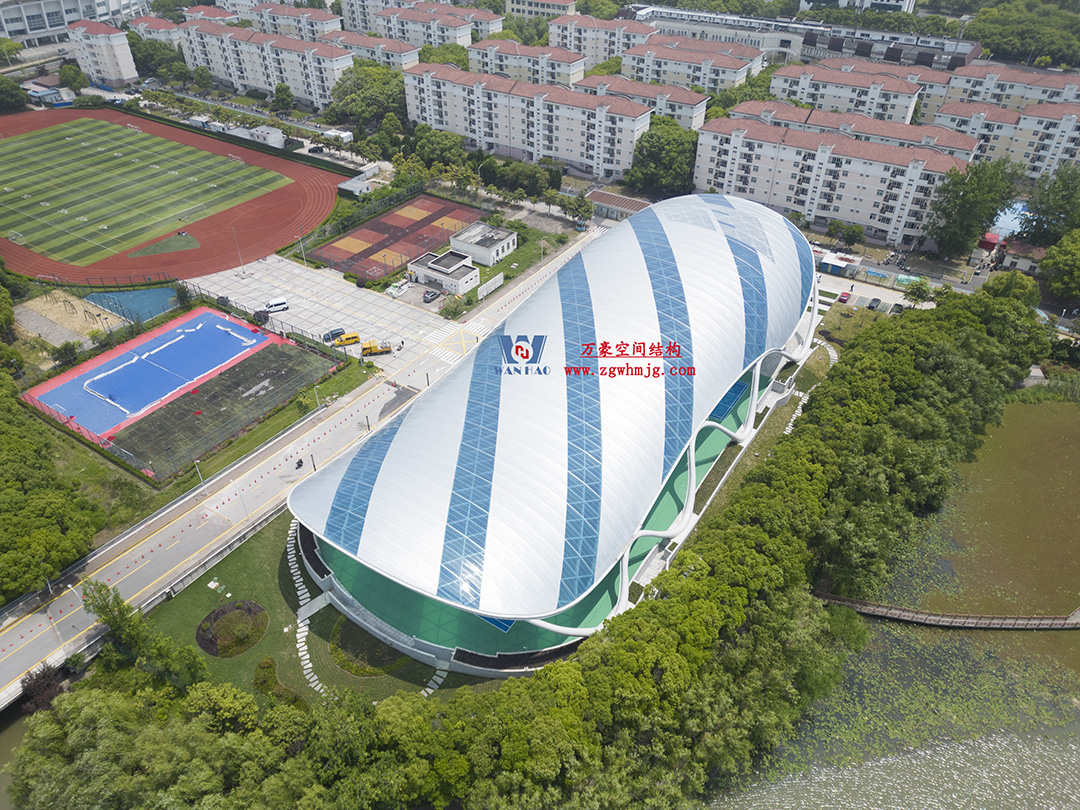

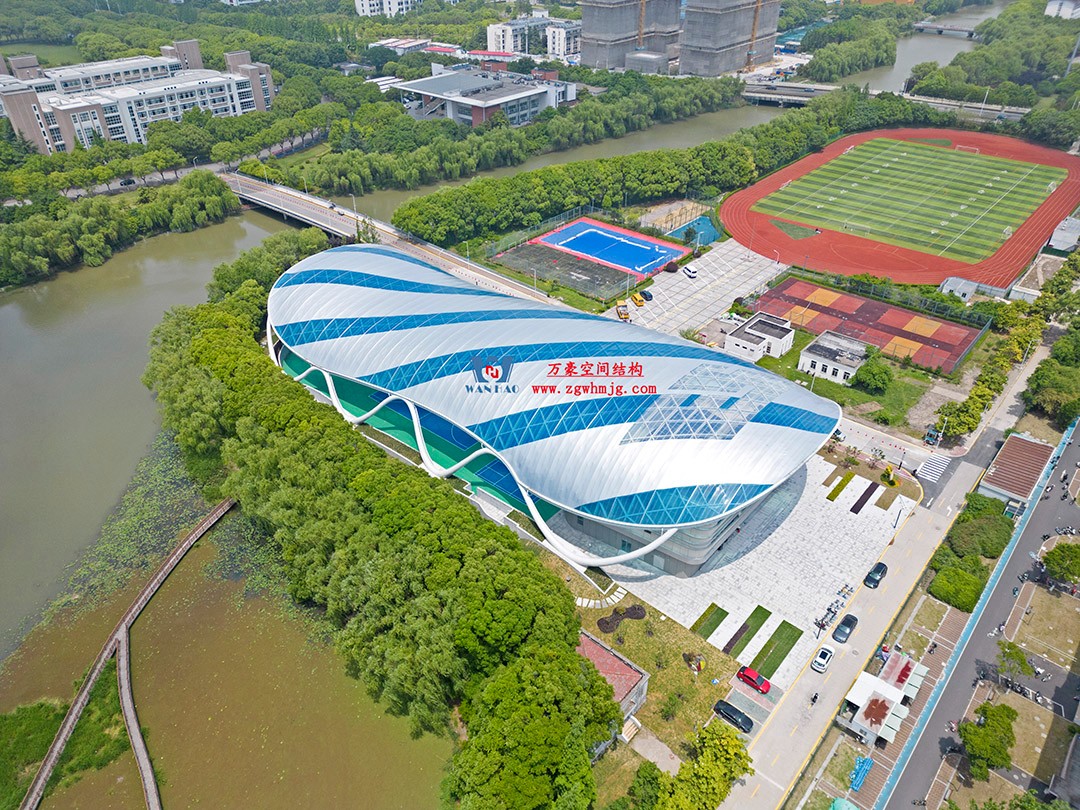

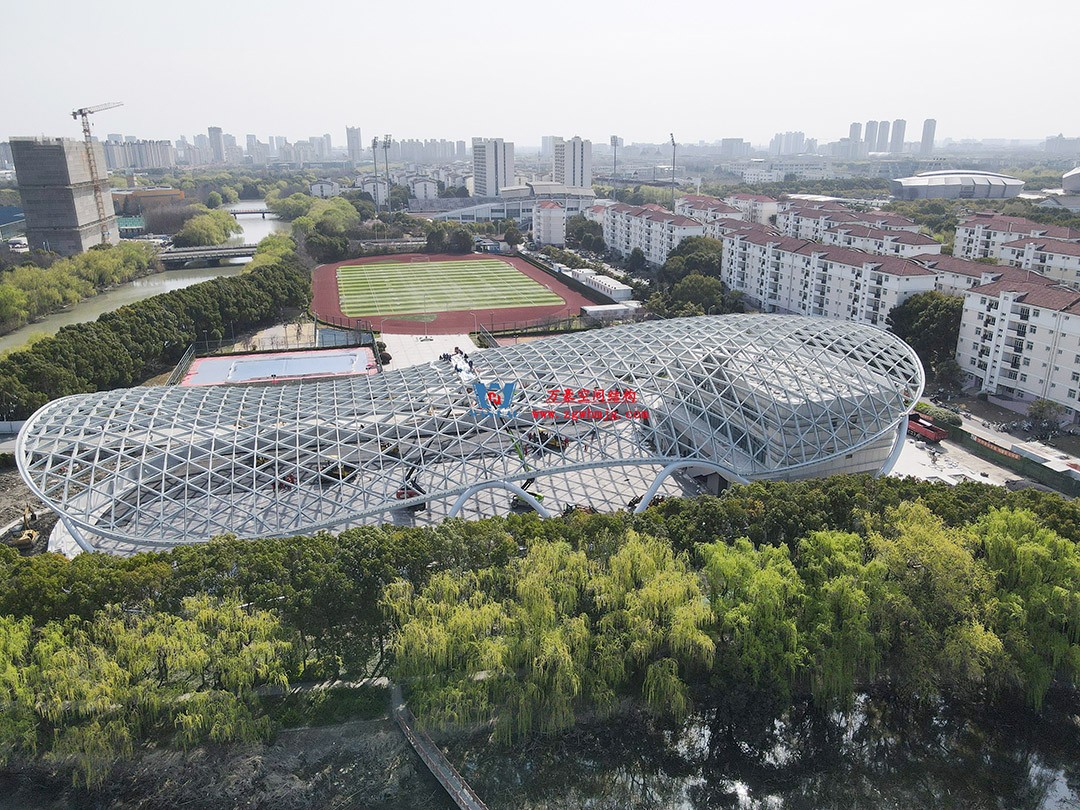

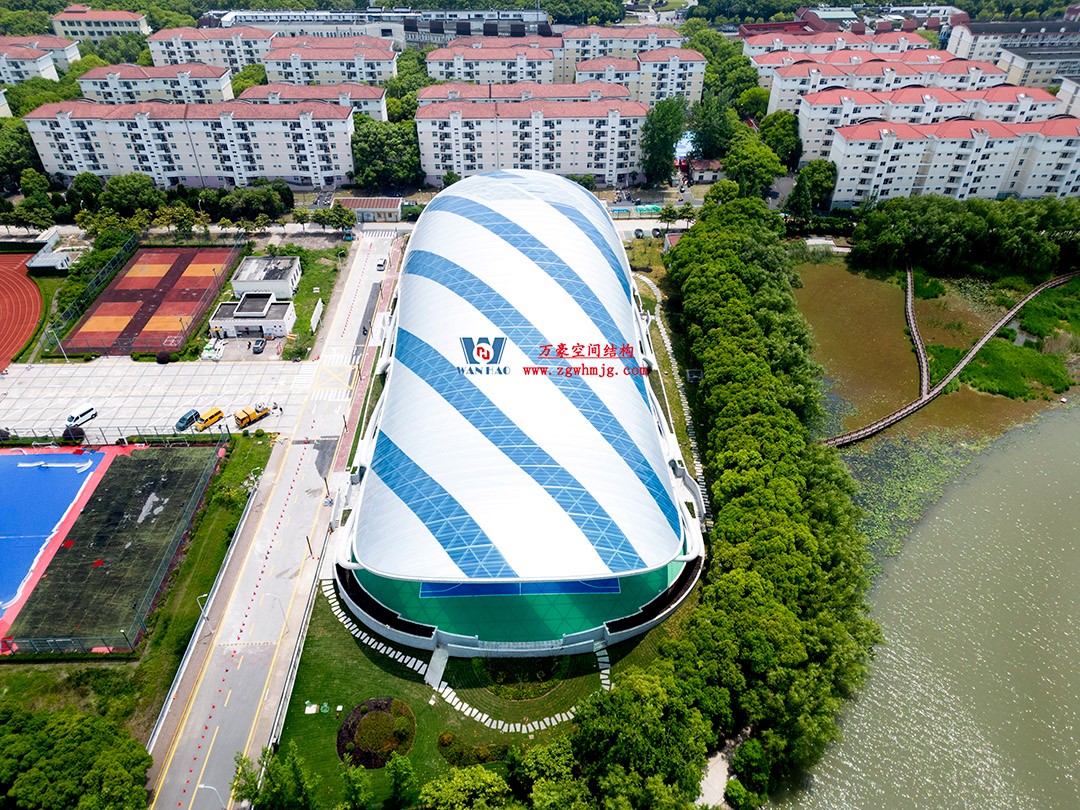

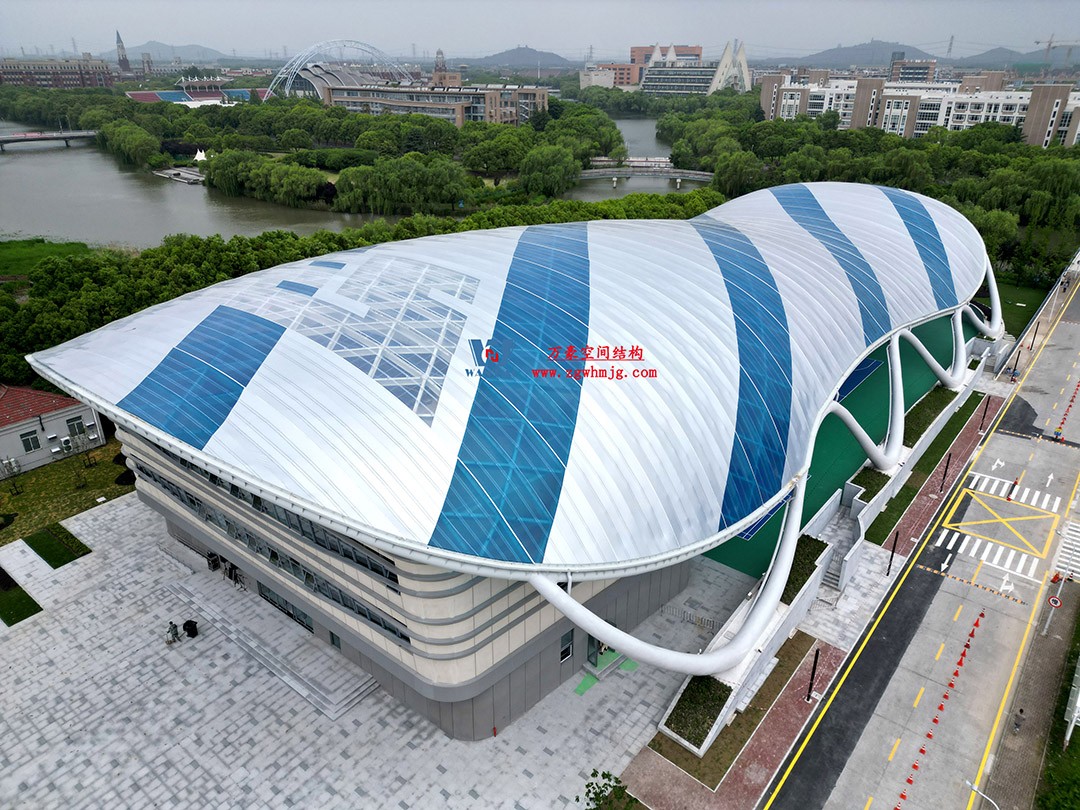

上海工程技術大學松江校區風雨操場鋼結構、膜結構穹頂工程，采用鋼結構+ETFE膜形式，跨度為52米，長度為120米，建筑高度為22米，主鋼構加二次鋼構總用鋼量約1300噸，ETFE膜展開面積約10400平方米，建筑功能為5人足球、籃球比賽、以及羽毛球比賽等體育競技活動場地。ETFE膜的使用，為穹頂下的體育場地提供了充足的光線，同時又為球場上的球員遮擋太陽直射，而且風雨天也不影響體育賽事的舉行。

鋼結構基礎介紹

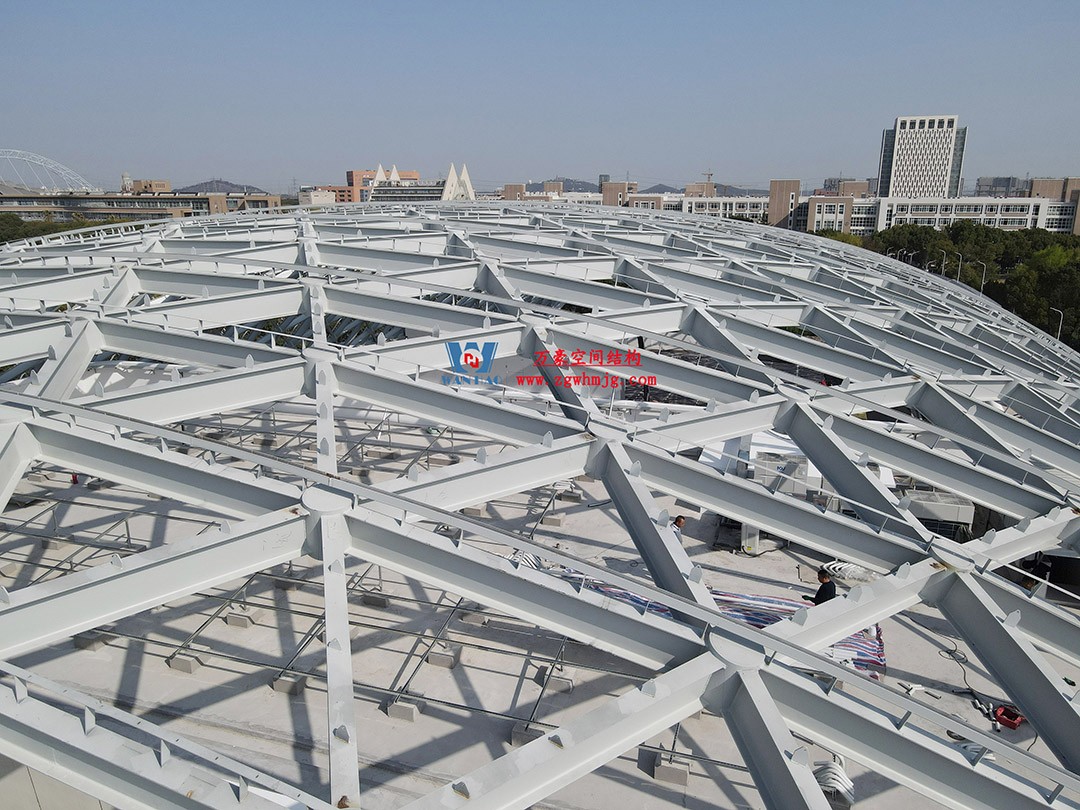

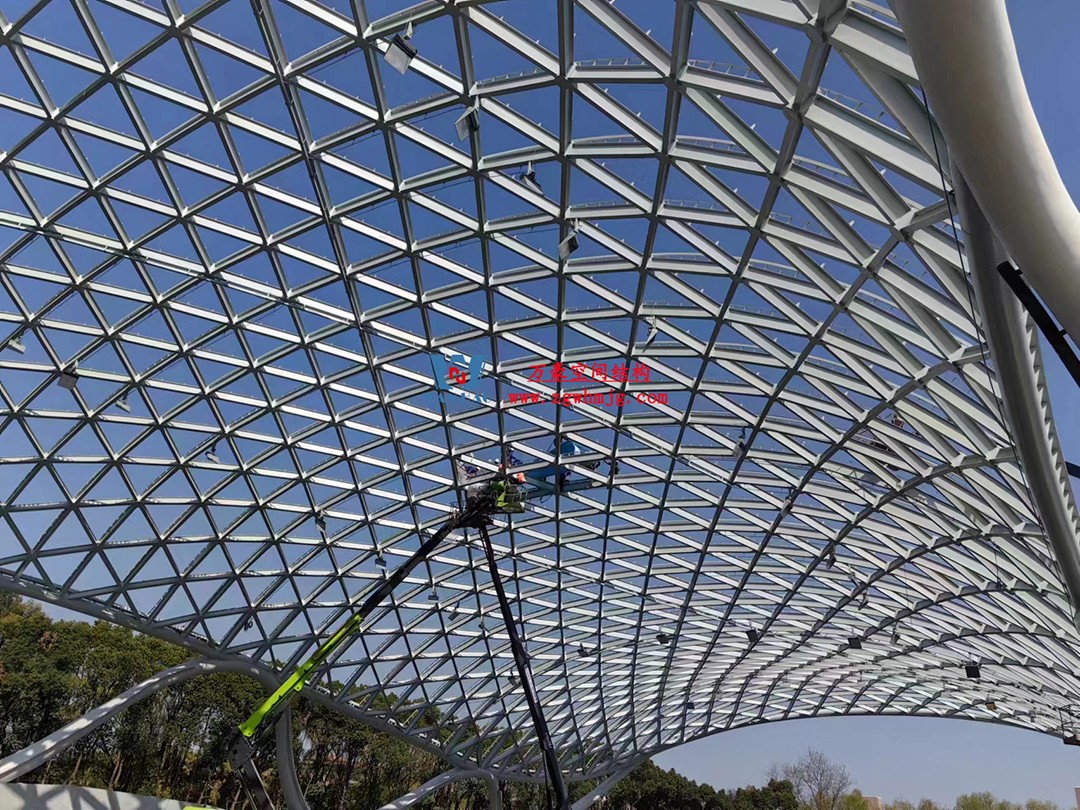

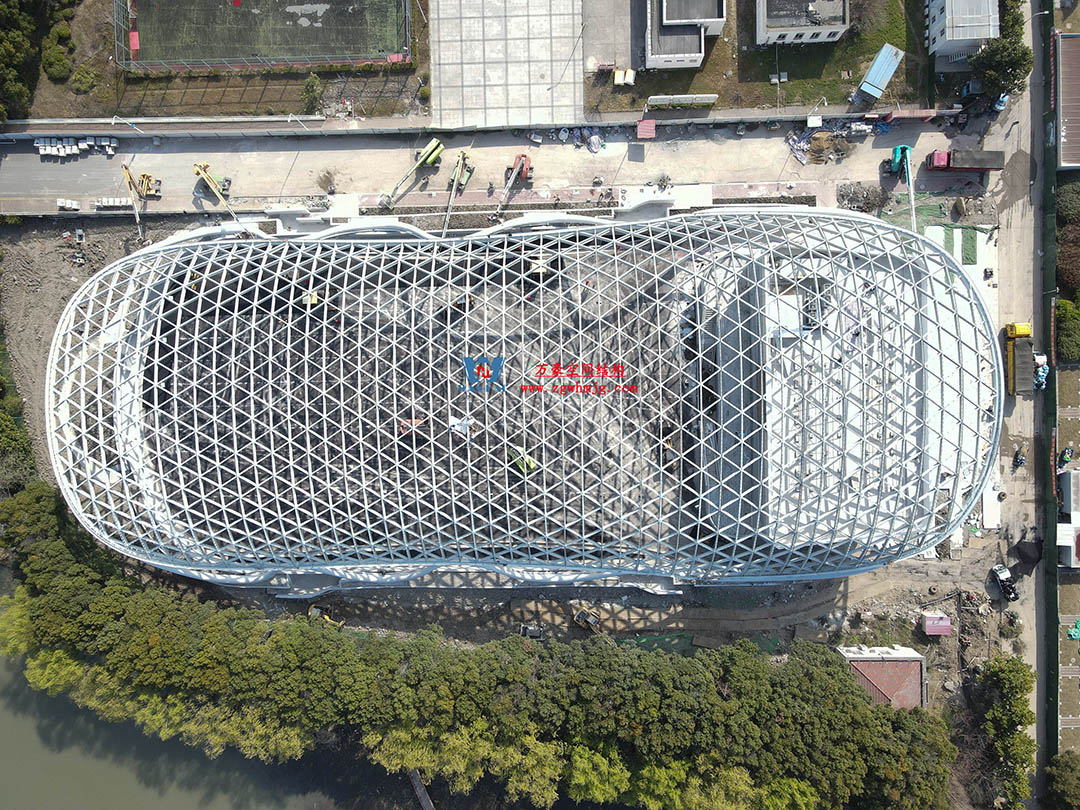

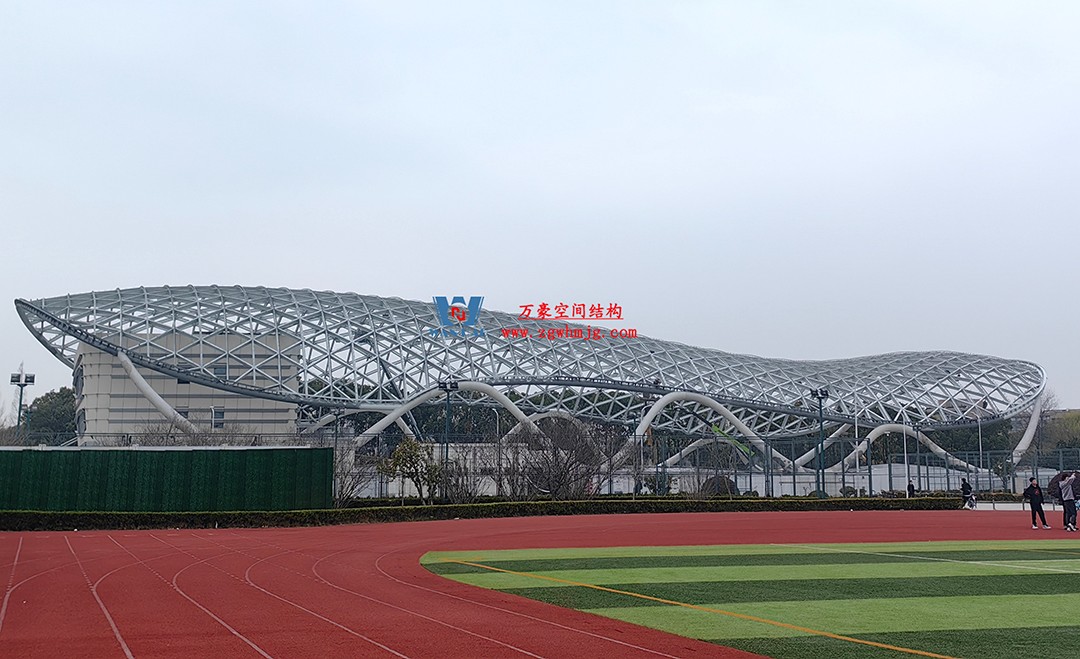

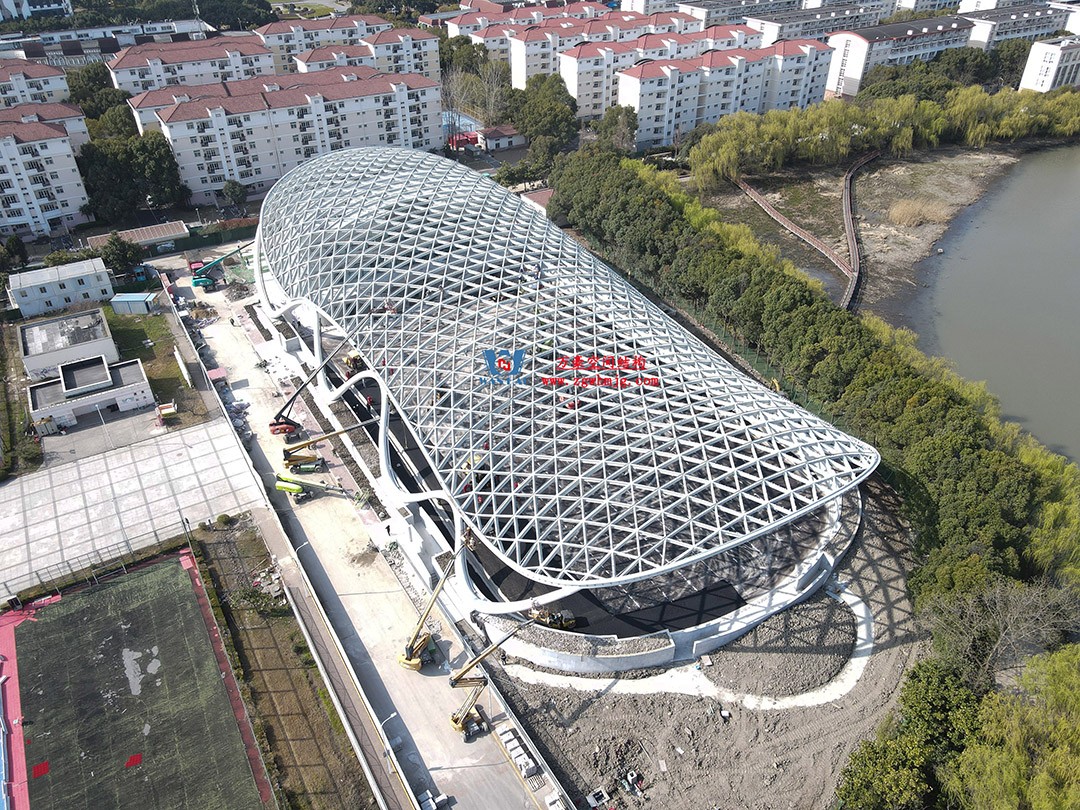

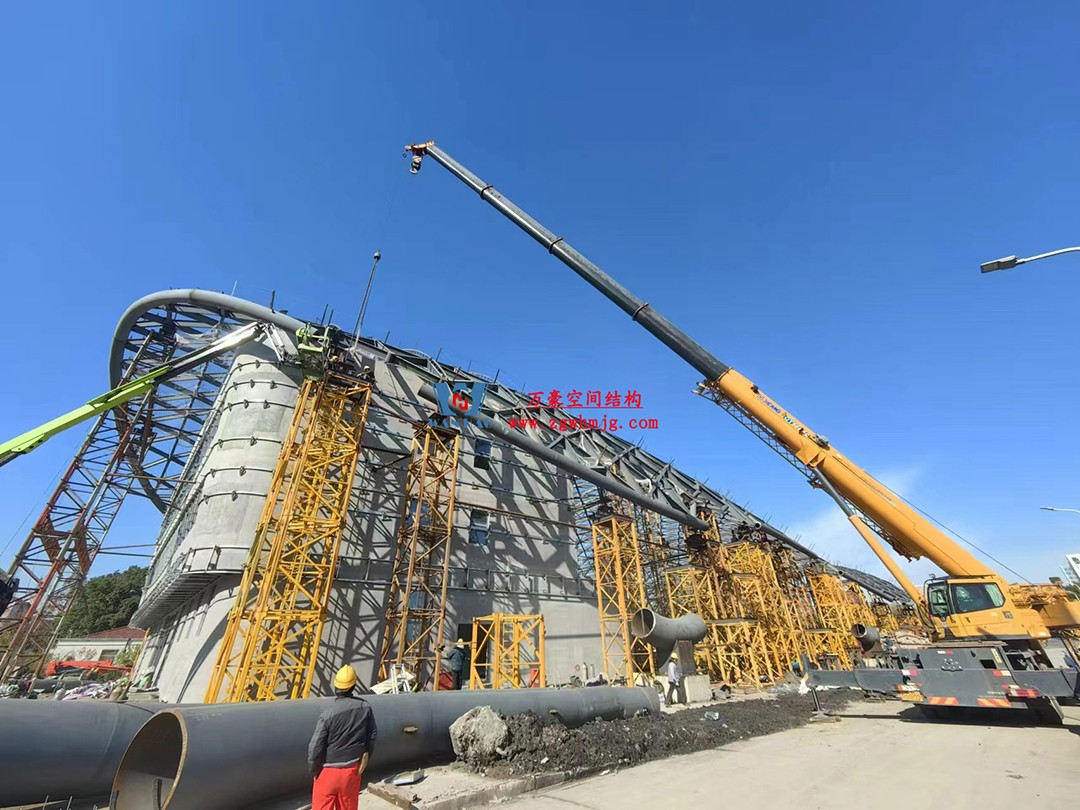

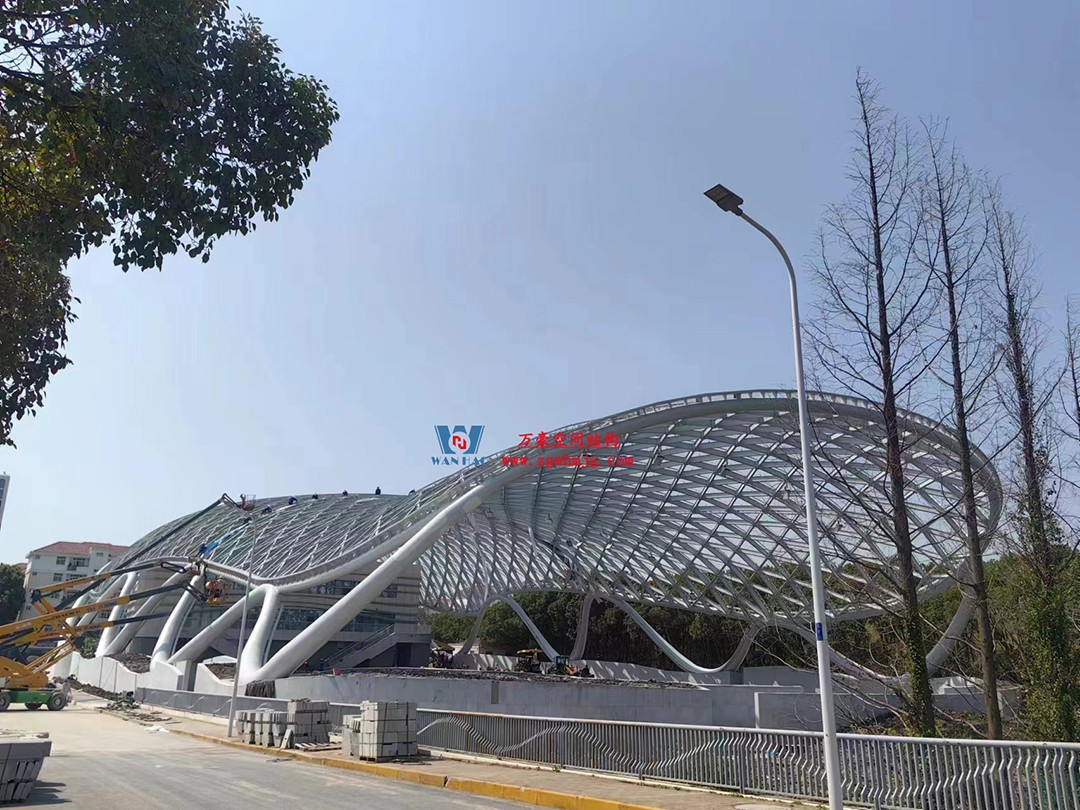

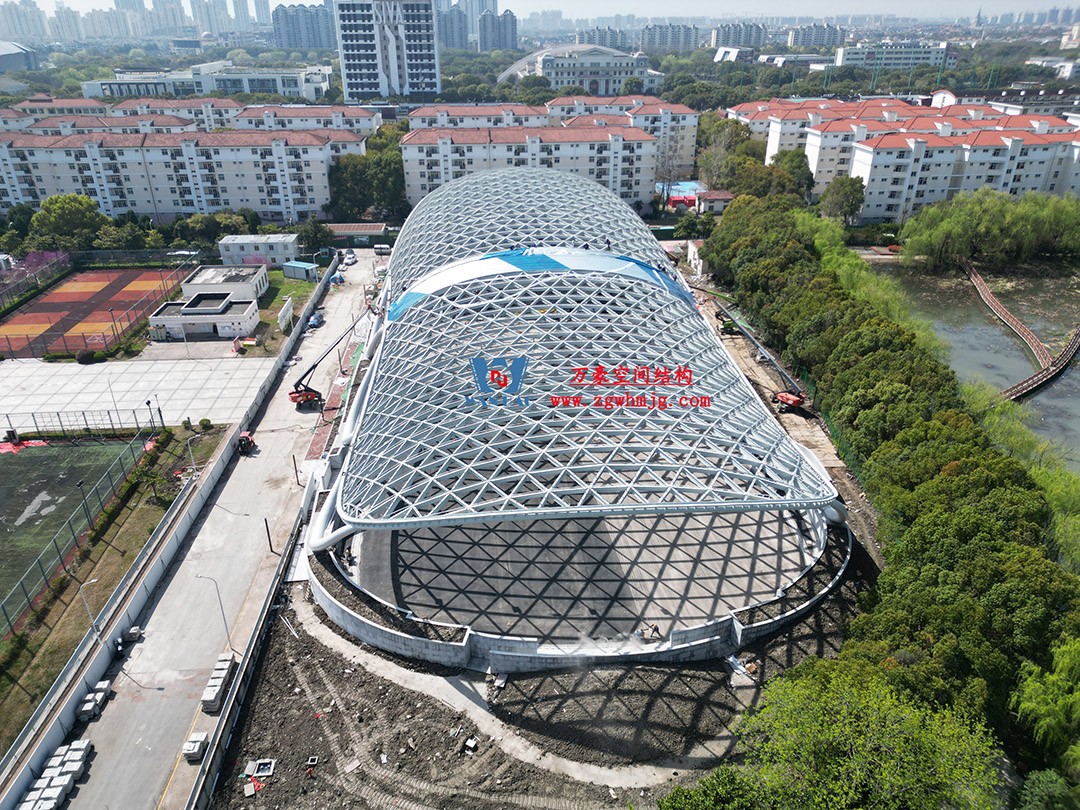

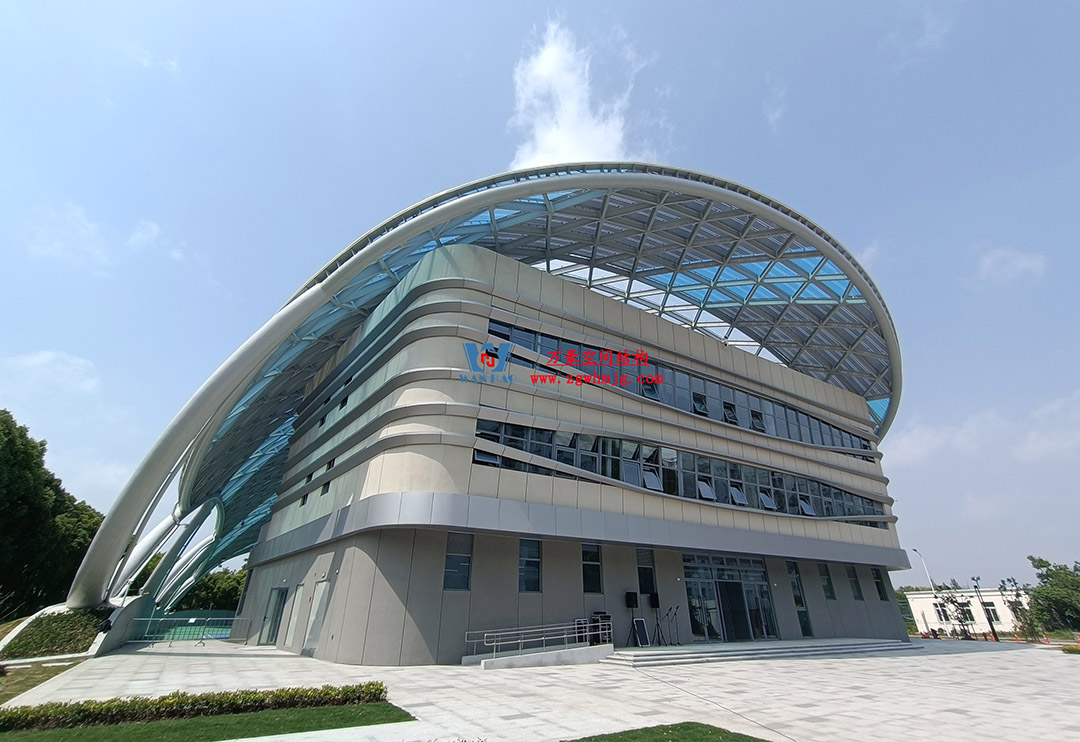

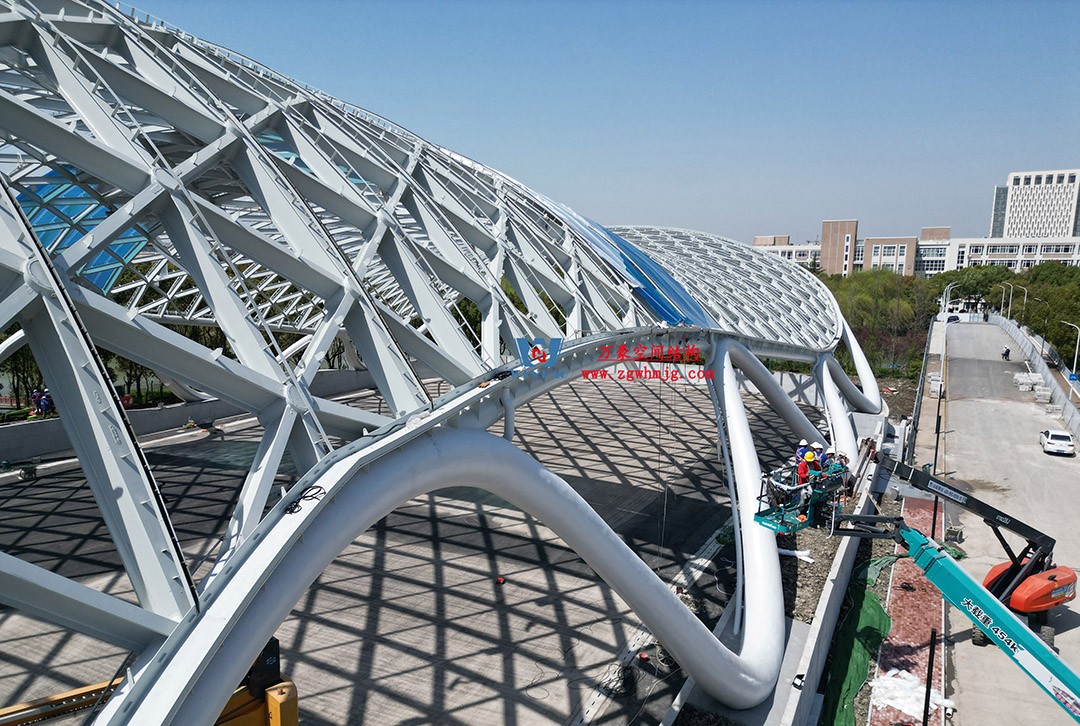

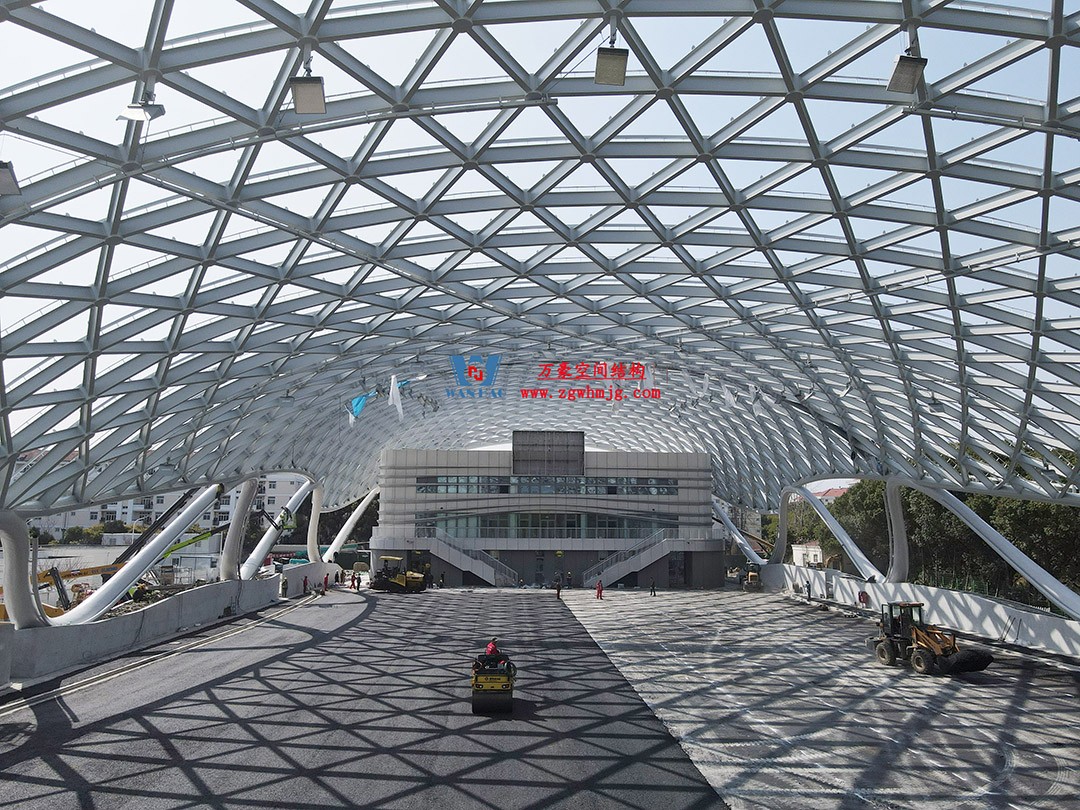

風雨操場采用單層雙曲網殼結構，獨特的造型，無論設計和施工均有較大的難度，需要獨特的施工工藝。主結構網殼部分采用H型鋼轂節點形式，整體為橢圓型，造型兩頭微微凸起，曲線的造型，讓整體結構更加美觀飄逸。單層鋼網殼結構充分展現出結構的魅力，尤其在陽光照射下，鋼網格影子落在建筑的墻面或地面上形成的條紋更增添了一份如夢似幻的美感。周邊采用雙曲線形式的Q650GJC鋼管封邊，采用對稱布置的共八根雙曲線異形支撐，并通過鑄鋼件連接周邊鋼管與異形支撐柱，整個結構輕盈，給人以美的感受。

膜結構屋面介紹

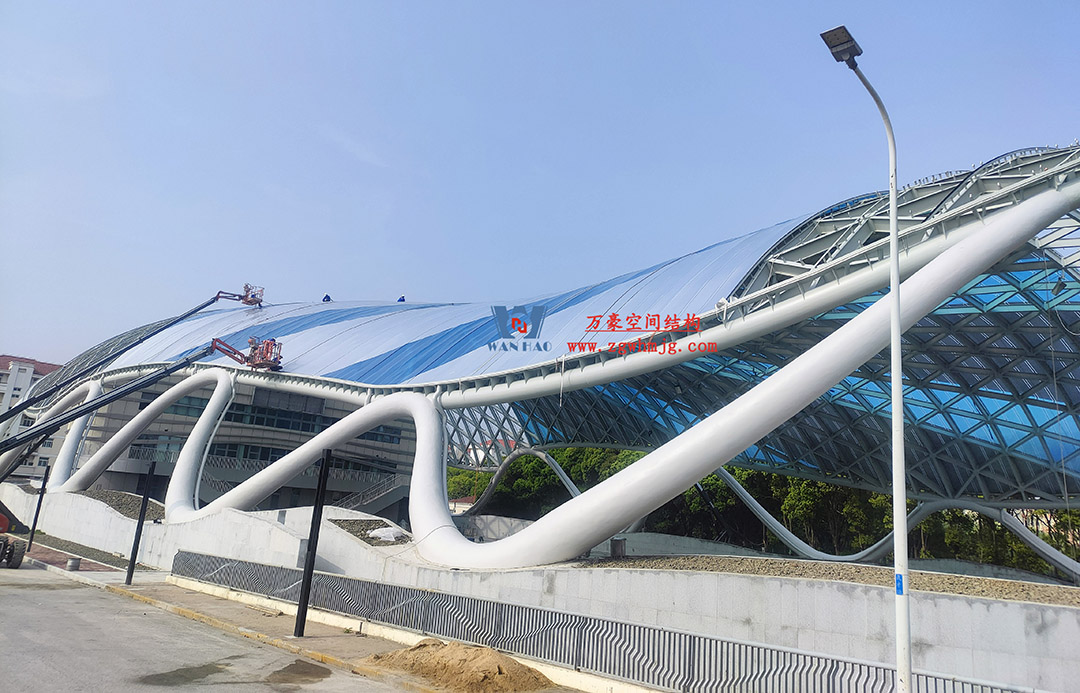

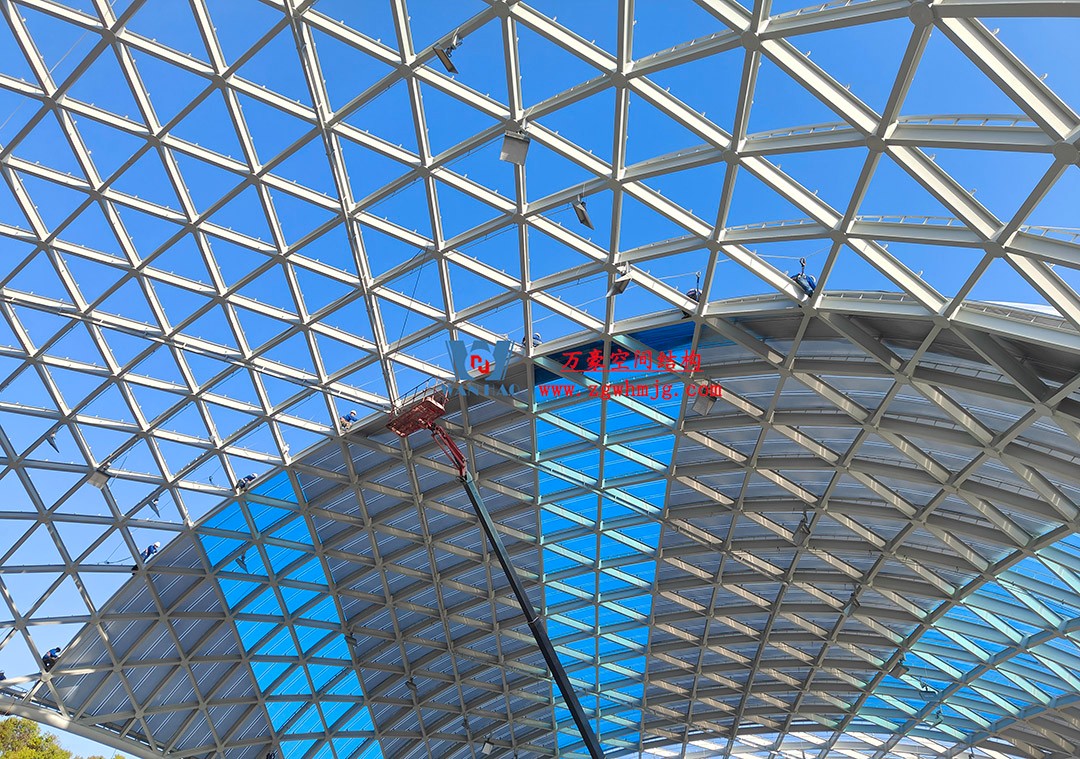

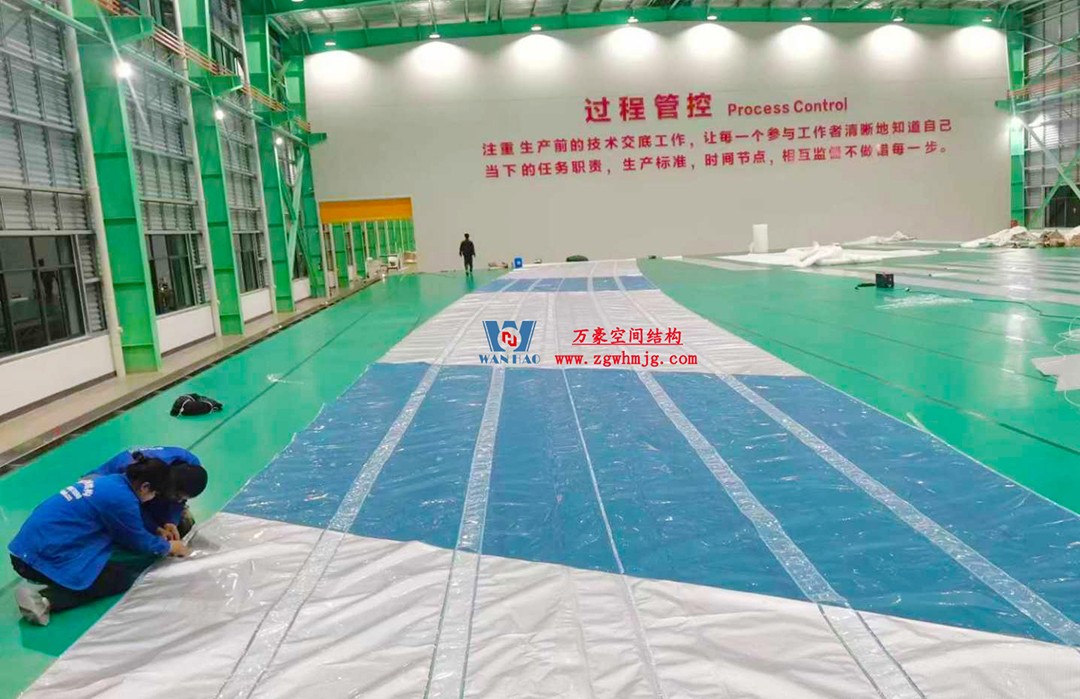

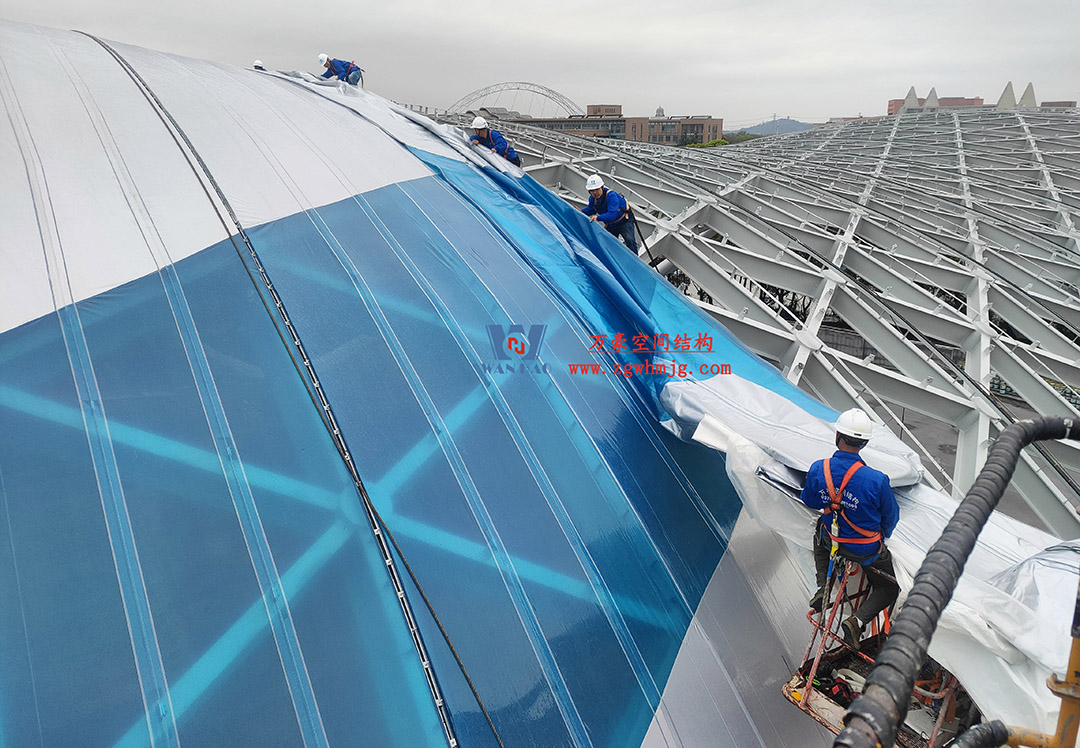

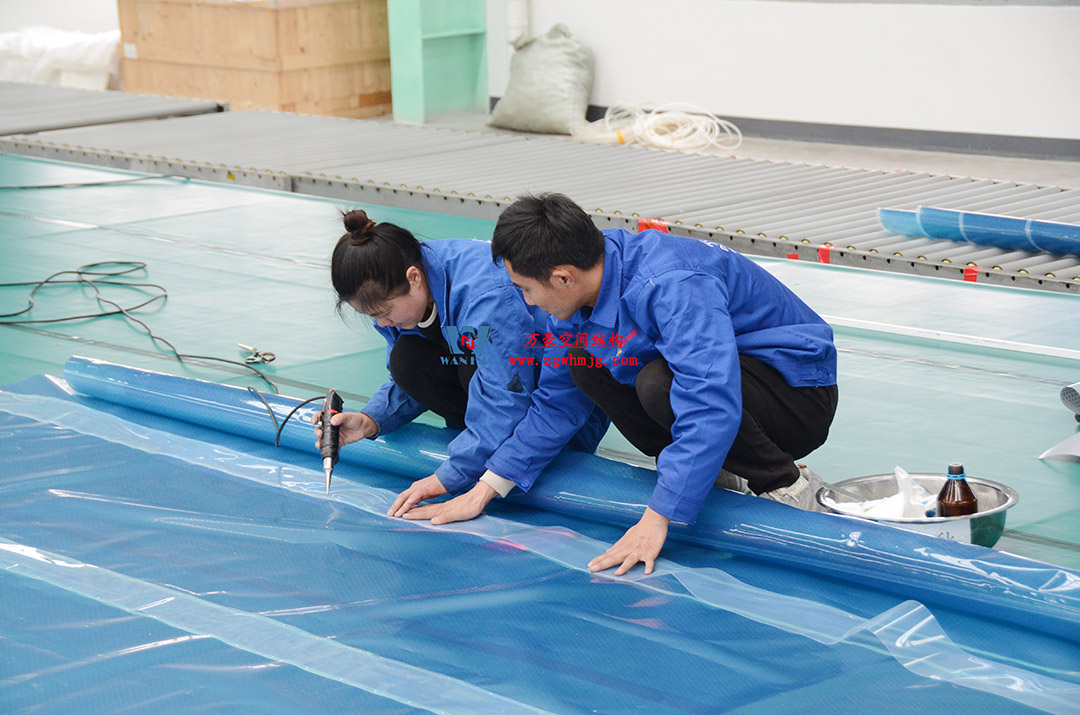

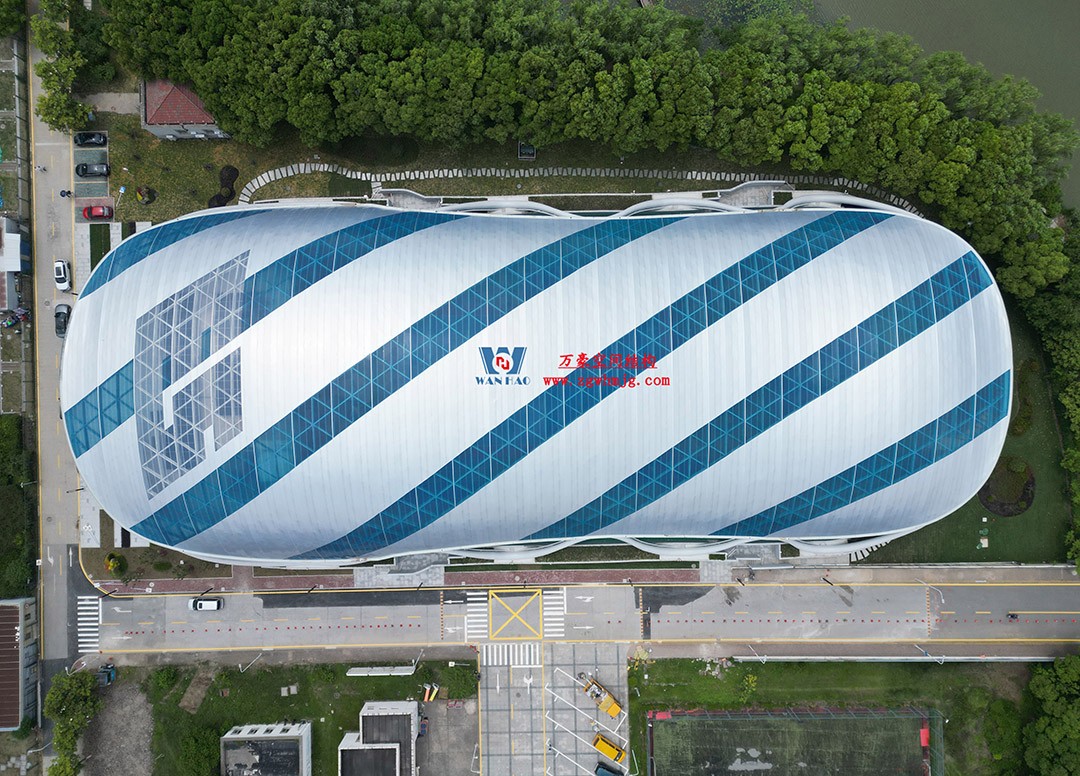

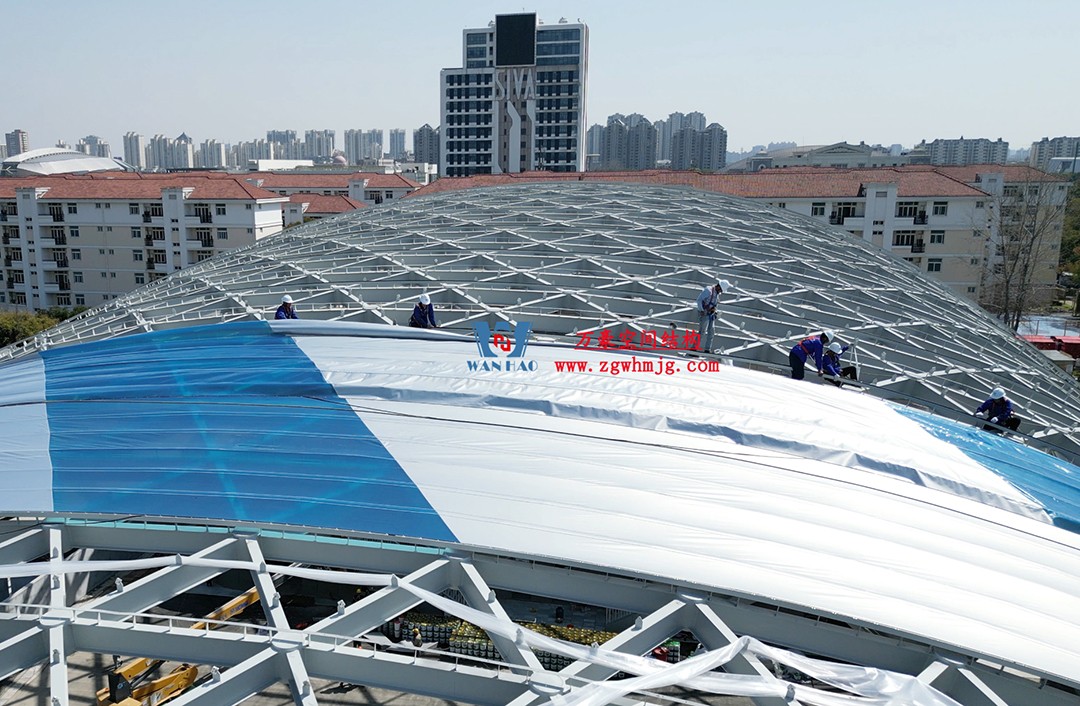

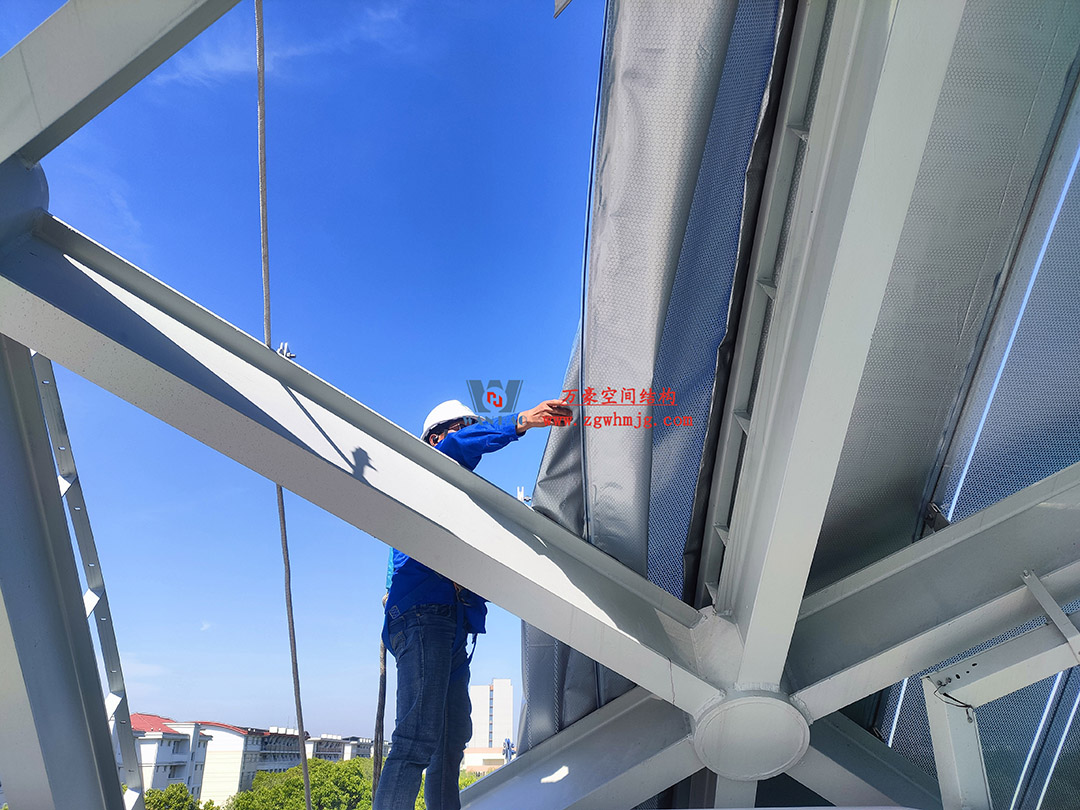

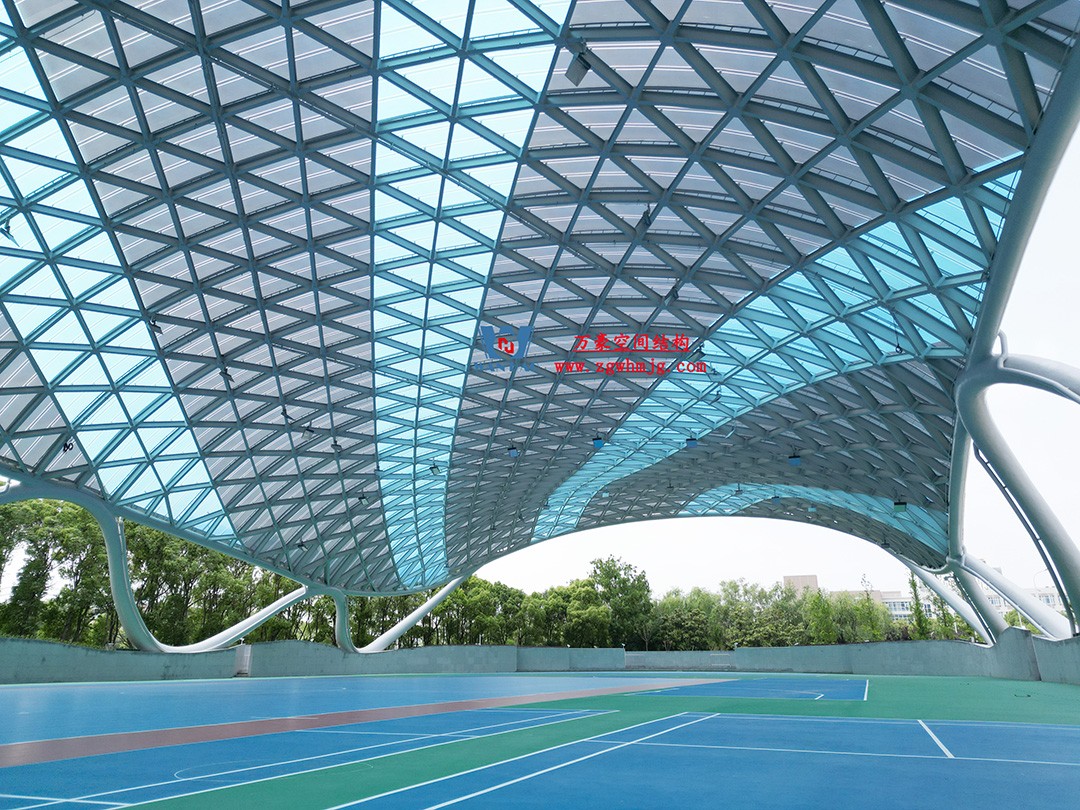

該建筑采用ETFE張拉膜結構，可以利用膜材的輕質柔韌性，輕松打造預設的造型，在幽靜的校園環境之中，顯得美觀獨特。透明的ETFE膜結構穹頂，不僅能遮蔽風雨，利用其透光性還能為體育賽事提供充足的陽光，節省能源，也能減小燈光對體育賽事的影響，營造了輕盈、通透的空間環境。不同于以往多采用氣枕的ETFE建筑，本項目采用的是單層ETFE，由于沒使用氣枕結構，單層的膜更顯著通透，再加上結構纖細的截面，整體給人的感覺就輕透。但由于材料強度的限制，所以在膜面內置了加強膜強度的膜層索，也正是由于膜層索的布置，材料焊縫又恰到好處的隱藏到了索套位置。所以抬頭看，幾乎感覺不到焊縫的存在。也算是工、技、術、藝的完美結合。

項目完工

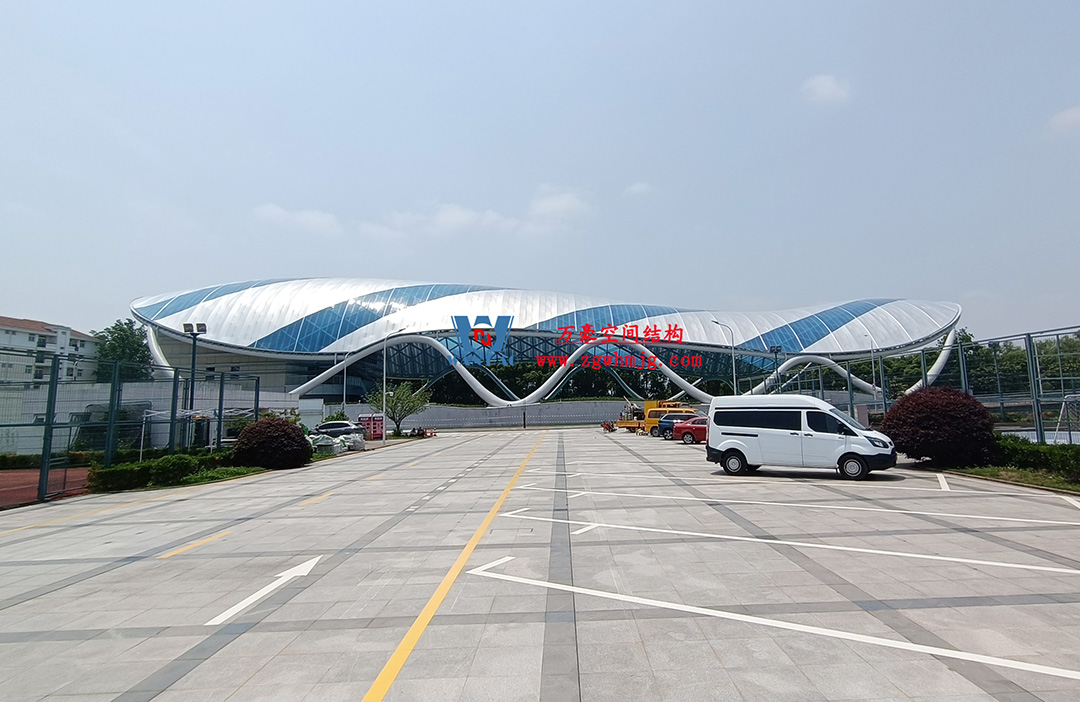

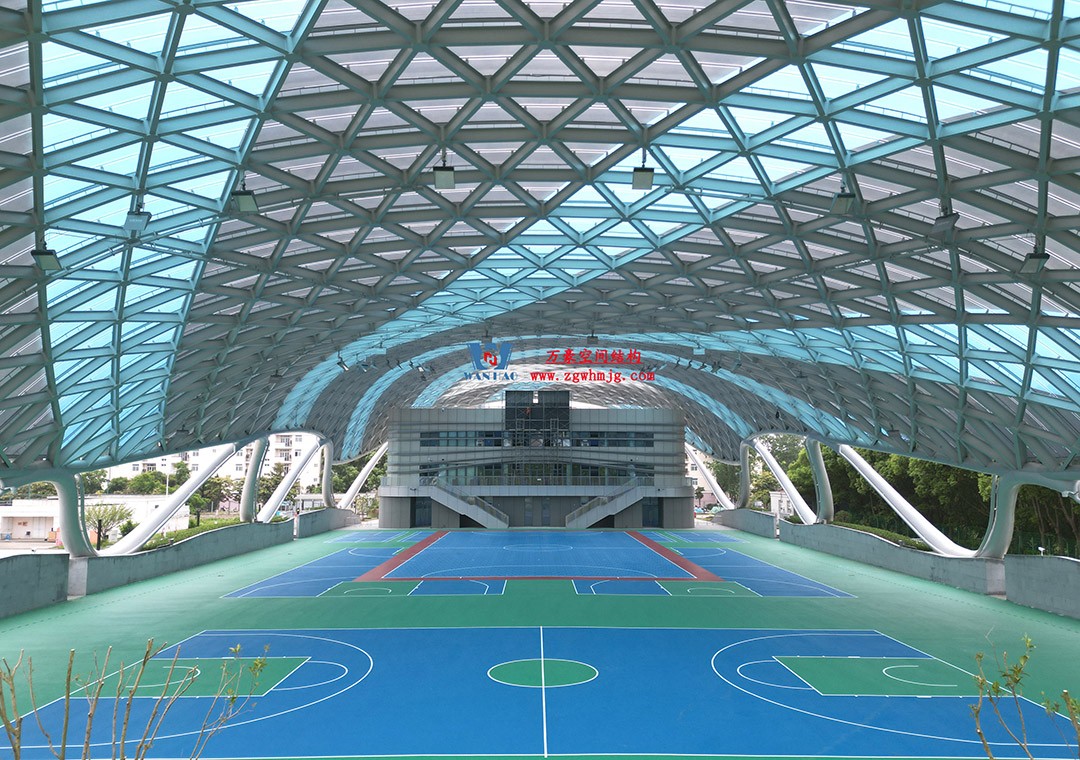

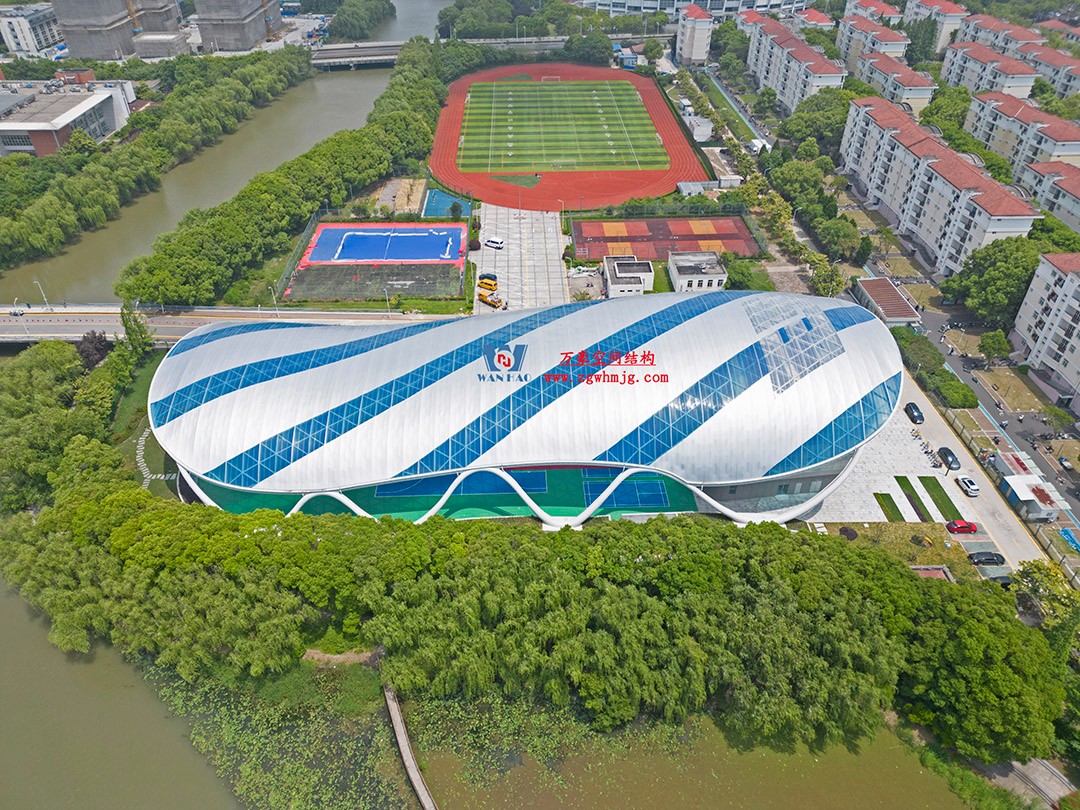

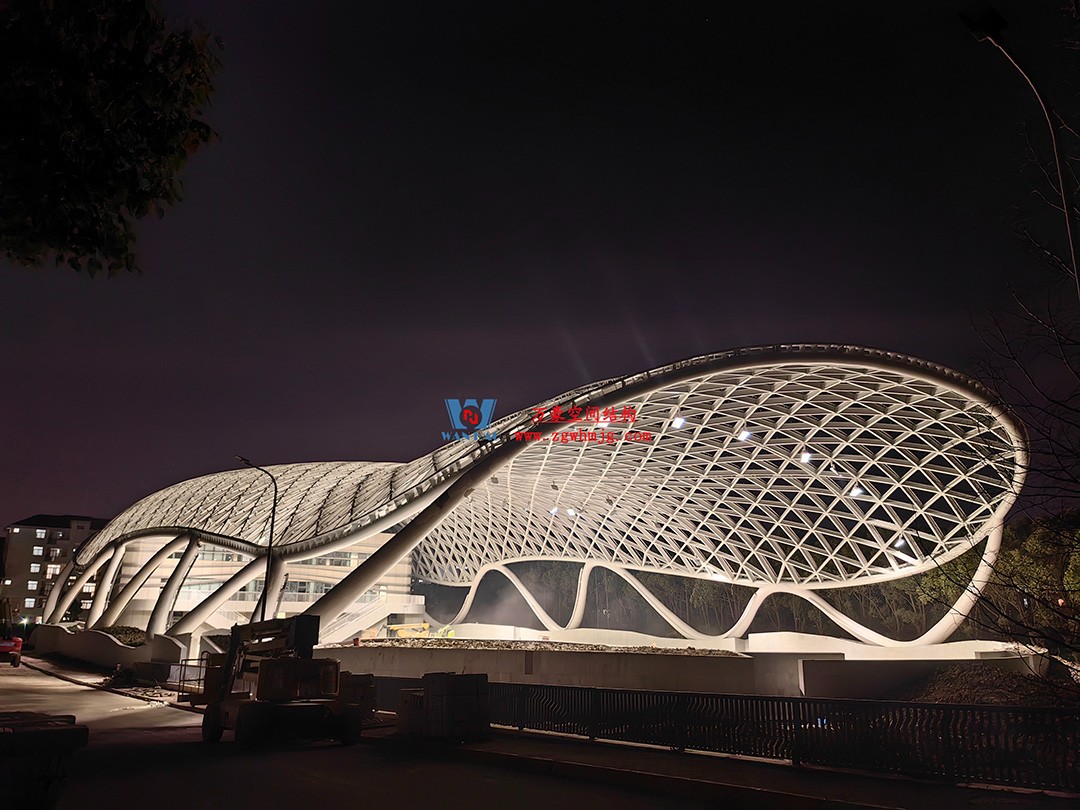

ETFE膜穹頂?shù)氖褂?，讓所需施工更快捷，滿足了甲方對施工時間要求。新的風雨操場場館受到了學生、老師以及其他校領導的高度認可與評價。球場內外都彰顯大氣時尚，讓身處其中的運動員更能沉浸于比賽之中，感受競技活動的魅力和精神追求。整體建成后，輕盈而柔韌，透光且環保，在設計師手下呈現出令人流連忘返的夢幻美景。ETFE鋼膜結構穹頂，讓日常感的“開放式體育場館”產生陌生的未來感，在不同視角和光線下形成細膩的視覺感受，當學生從內外眺望時，豐富的透明度讓空間變溫柔，也為停駐觀賞與體育賽事創造更多可能。

自項目開工建設以來，萬豪施工人員保安全、盯質量，加快推進工程進度，確保按時交付使用。該項目的完成，也為萬豪在體育場館類建筑再添一份典型案例，也為業主送上了一份誠意滿滿的“建”面禮，成為大學園區內一個美好的景觀點。
