位于河南鄭州航空港區的#中原國際會展中心，距離機場僅6公里，與高鐵站一路之隔，將建成中部地區規模最大的會展中心。“項目總占地2000畝，總投資約150億元，建筑面積約100萬平方米，有一萬多個停車位，周邊有配套酒店，一期已投入使用，二期正在加緊做最后收官，為迎接9月份第三屆全國技能大賽做準備。

中原國際會展中心二期 標準展廳結構最具啟發意義的不是屋蓋桁架拱，而是其橫向抗側系統的建構。

背拉桿的加入巧妙地實現了“內傾A型柱（兩端鉸接）+桁架拱”由機構向結構的轉變，實現了抗側構件的最小化，同時增強了橫向抗側系統的柔韌性。

中原國際會展中心二期 標準展廳

設計：英國RSHP+德國SBP+同濟大學建筑設計研究院（集團）有限公司

膜結構專業分包：浙江萬豪集團

竣工：2025

關鍵詞：立體管桁架拱  內傾A型柱 背拉桿 104m

1 項目概況

中原國際會展中心二期位于鄭州航空港經濟綜合實驗區（ZAEZ），二期總占地面積約69.1萬m2，總建筑面積約72.7萬m2。其中會展部分占地面積約61萬m2，建筑面積約52.75萬m2，室內展覽面積約31.4萬m2。

會展中心一期的室內展覽面積為12.8萬m2，二期完工后，中原國際會展中心的總室內展覽面積將達到44.2萬m2。

會展中心二期項目位于會展一期的南部，設計包含三個關鍵部分：會展中心二期、會議中心和配套酒店。一條1.7km長的中央通廊連接三個登錄廳、展廳、會議中心及配套酒店。

共設有16個展廳及相關設施，分布在中央通廊的兩側，其中13個標準展廳。每個標準展廳的凈面積約為1.25萬m2，首層凈展廳尺寸為78.5米×161米，能夠滿足不同展覽和活動的需求。

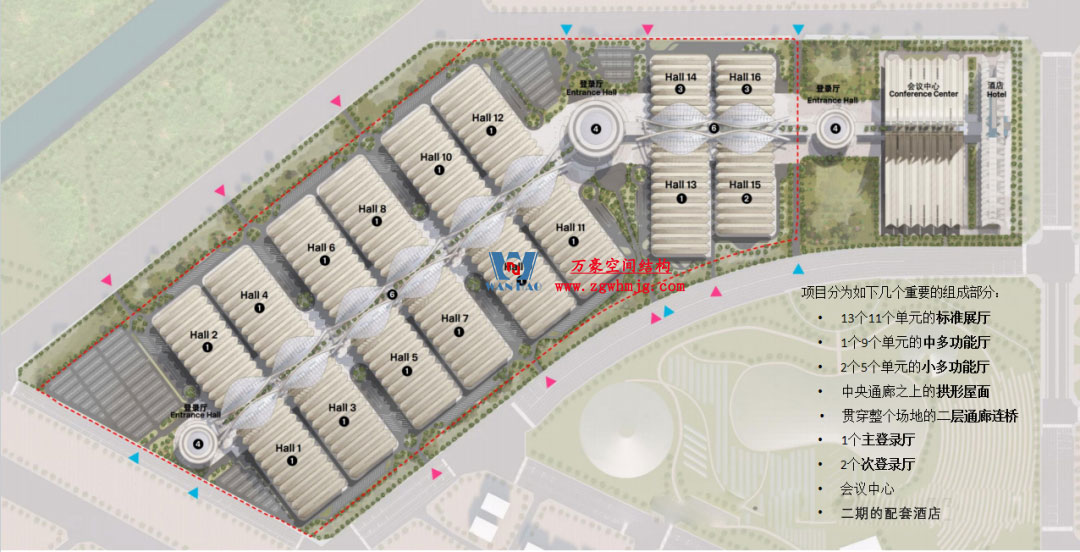

中原國際會展中心二期 展廳分布圖

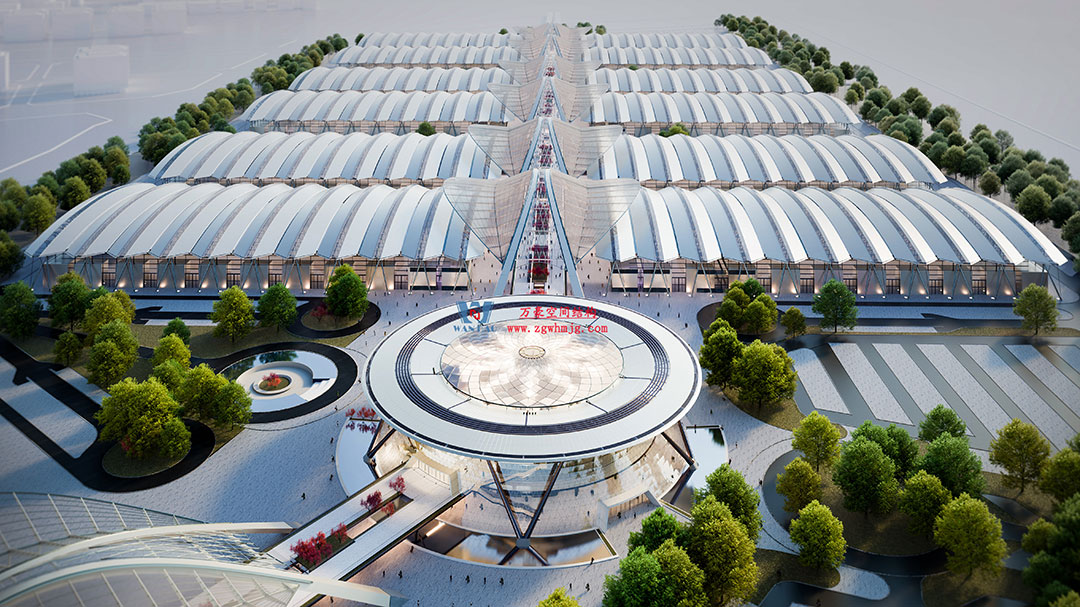

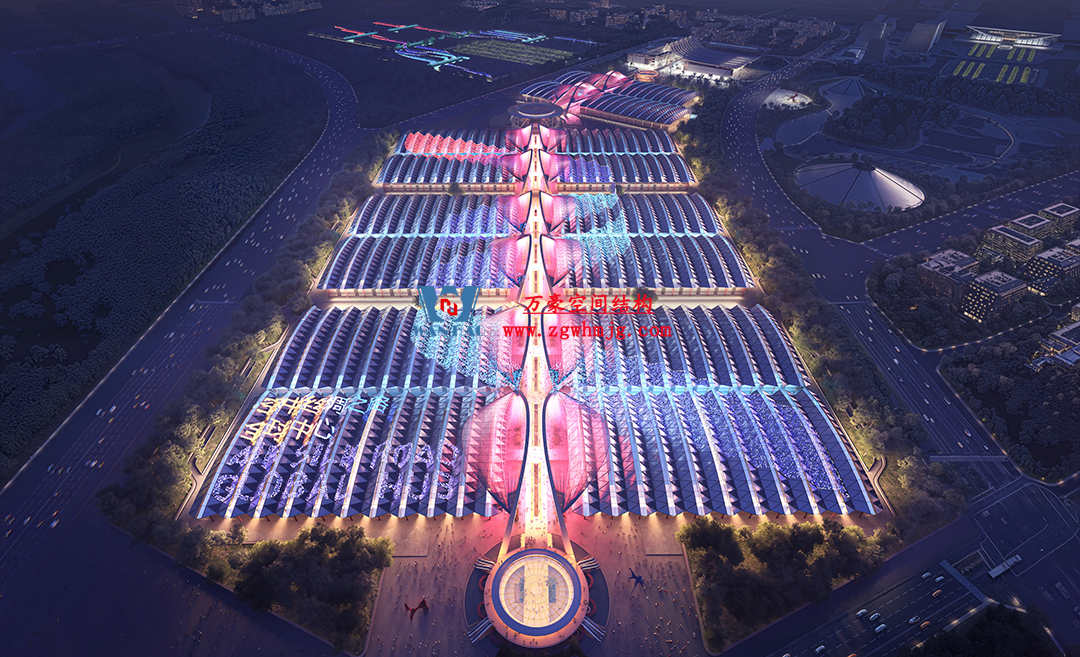

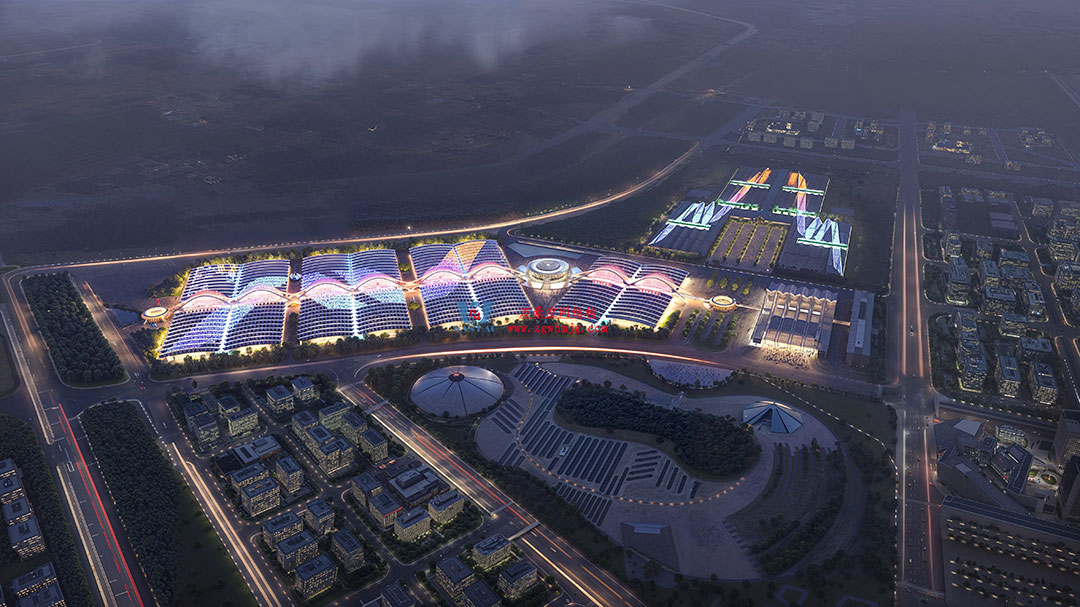

中原國際會展中心二期 鳥瞰

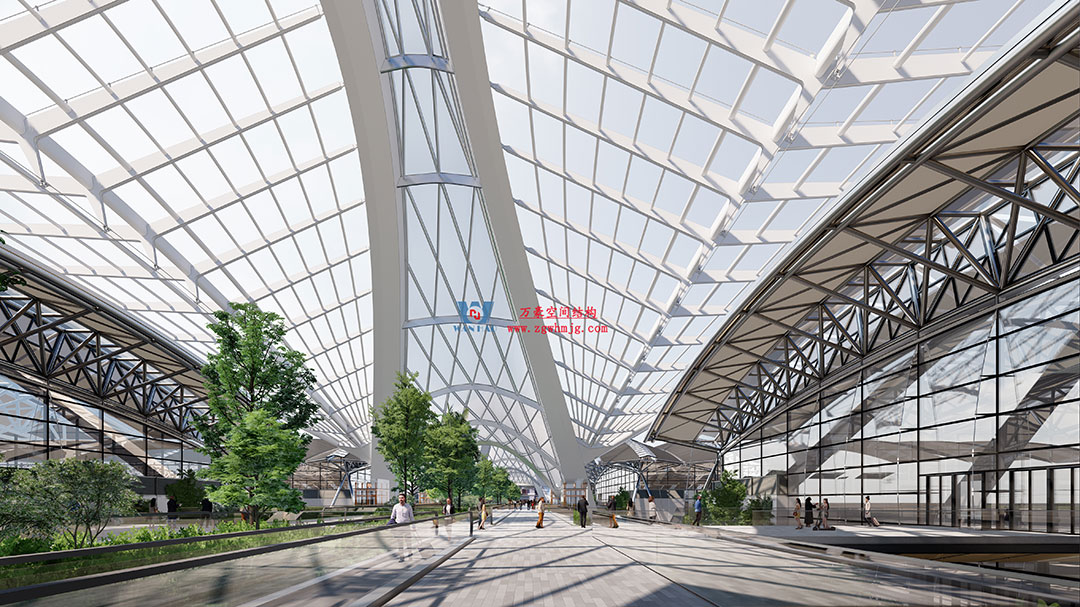

中央通廊效果圖

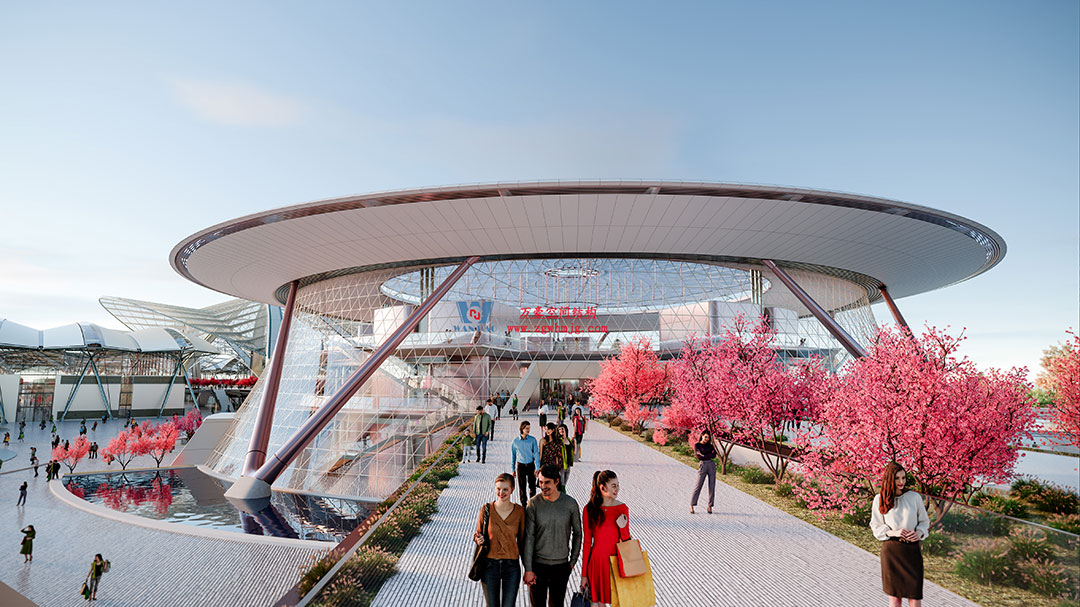

登錄大廳

標準展廳

2 標準展廳體系建構

每個標準展廳是一個獨立結構單元，長197m，寬104m，高24m。

屋蓋采用倒三角形立體管桁架拱結構，桁架拱共計11榀，榀距18m，跨度104m（以A型柱柱腳間距計算）。

與普通桁架結構不同的是，本案在桁架拱兩側設置了懸挑翼，從而使每榀結構單元寬度達到了17m，每榀之間設置了1m寬的聯系帶，榀榀相連之后，自然形成波紋狀屋面，與建筑呈現的水波狀屋面效果完美契合。

桁架拱兩端由內傾的A型柱支撐，A型柱兩端鉸接，此時結構是類似于四鉸拱的機構。接著，本案的結構設計師，做出了標準展廳結構設計中最為精彩的一步，就是在出挑的上弦桿端部與A型柱柱腳之間設置拉桿，每端兩根，每榀共計四根。由此，整個結構仿佛化腐朽為神奇般，由“機構”就轉變成了“結構”。結構的橫向抗側系統，通過“桁架拱+內傾A型柱+背拉桿”巧妙地成型了。該手法充分彰顯了結構設計師非凡的想象力和深厚的力學功底。

因為A型柱的兩肢沿縱向叉開，自然地解決了展廳結構縱向抗側問題。

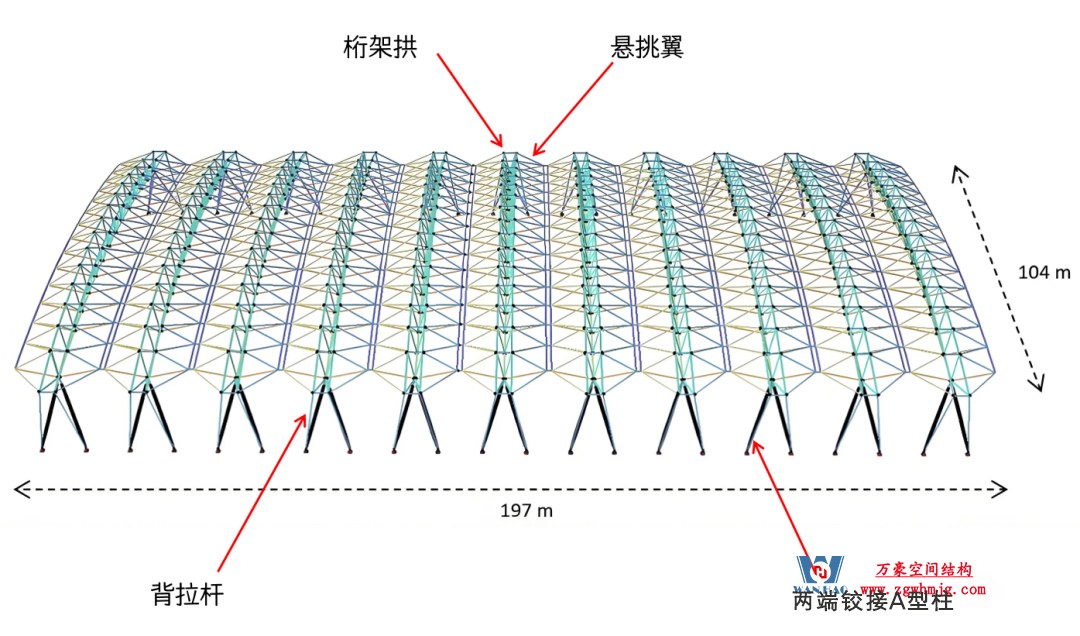

標準展廳結構體系構成圖

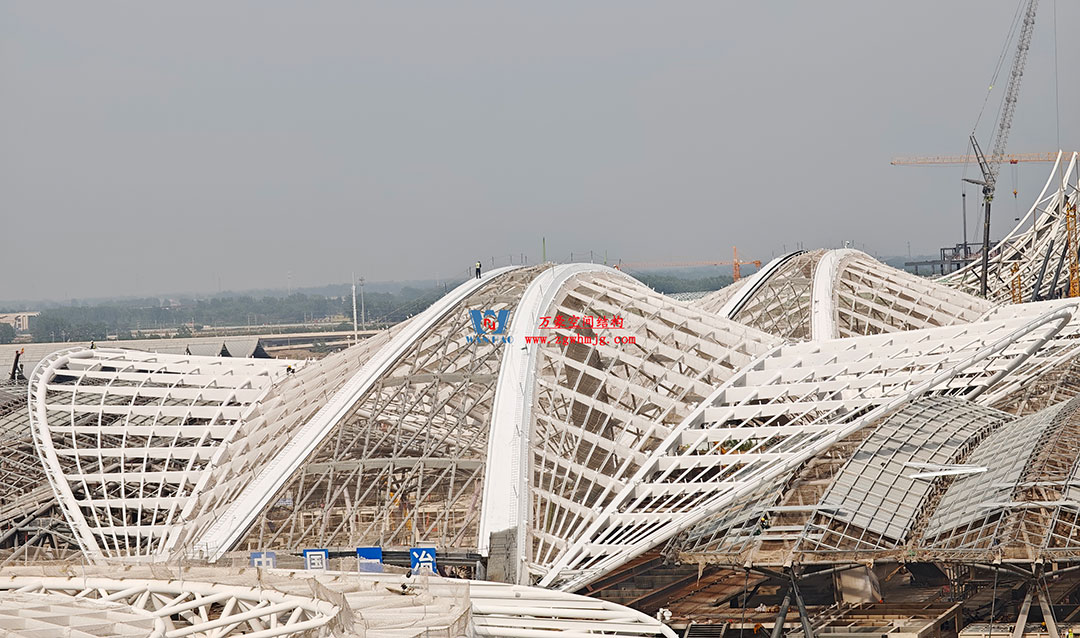

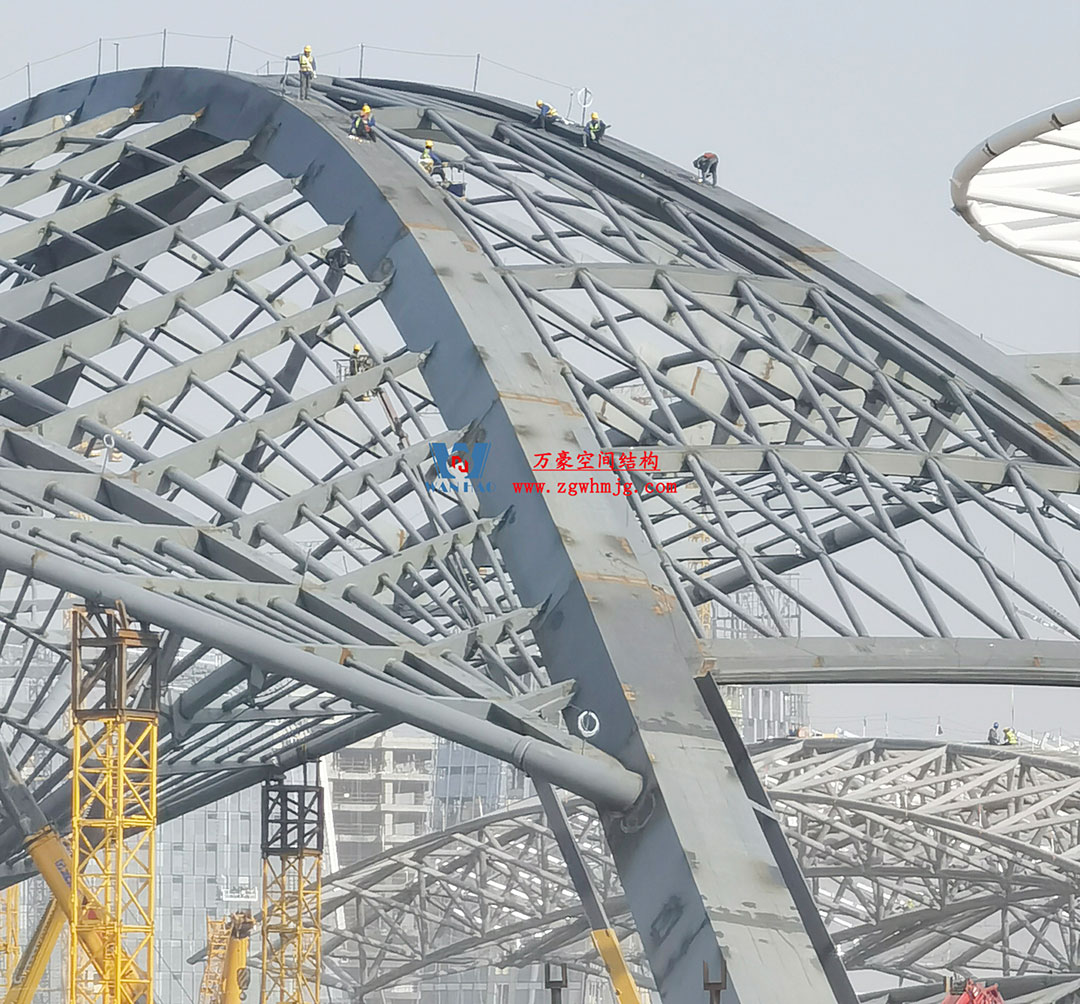

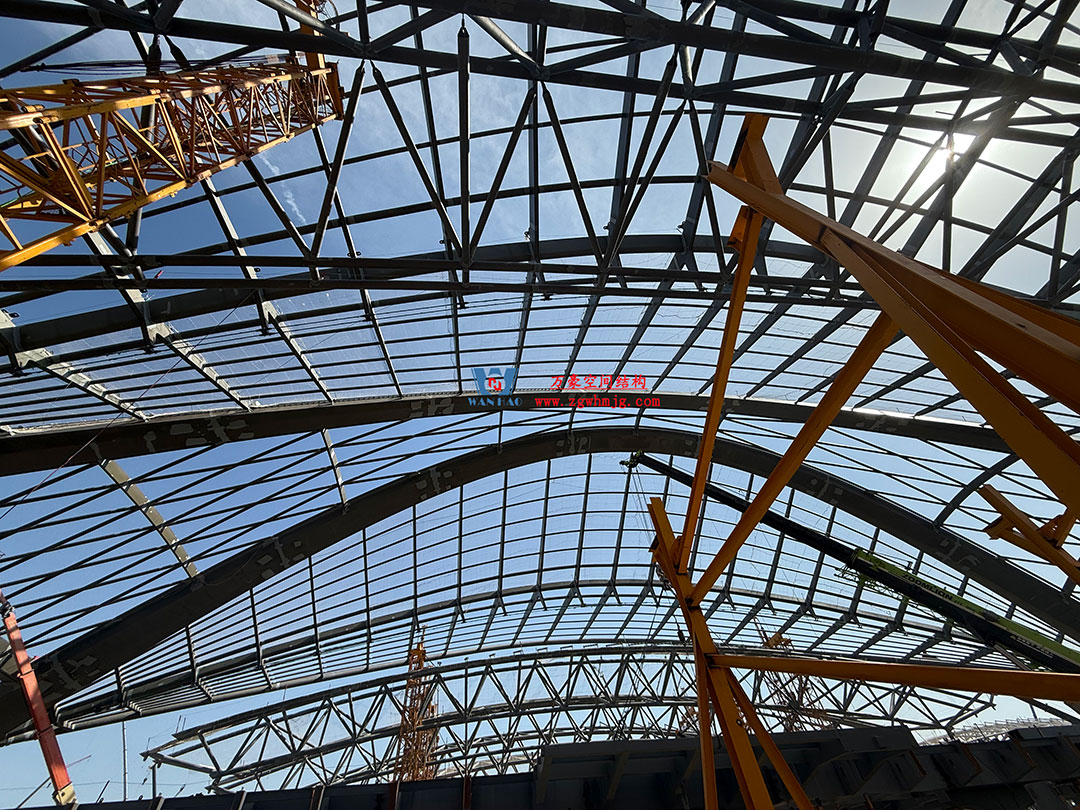

 中原國際會展中心二期鋼結構施工圖片

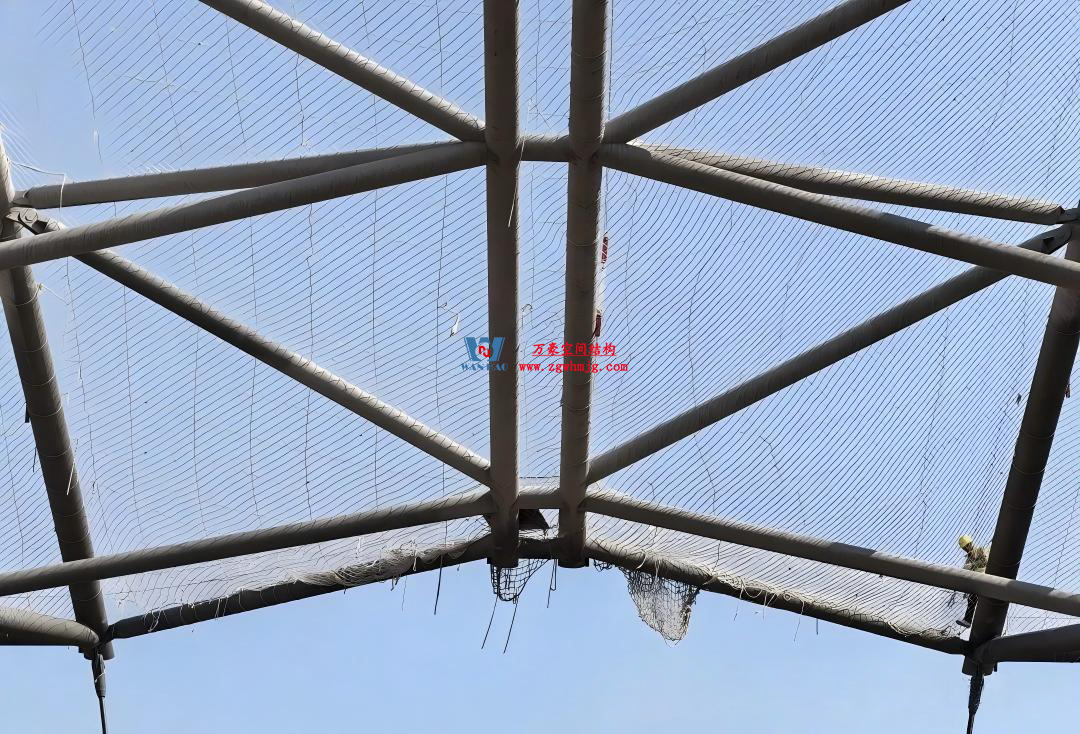

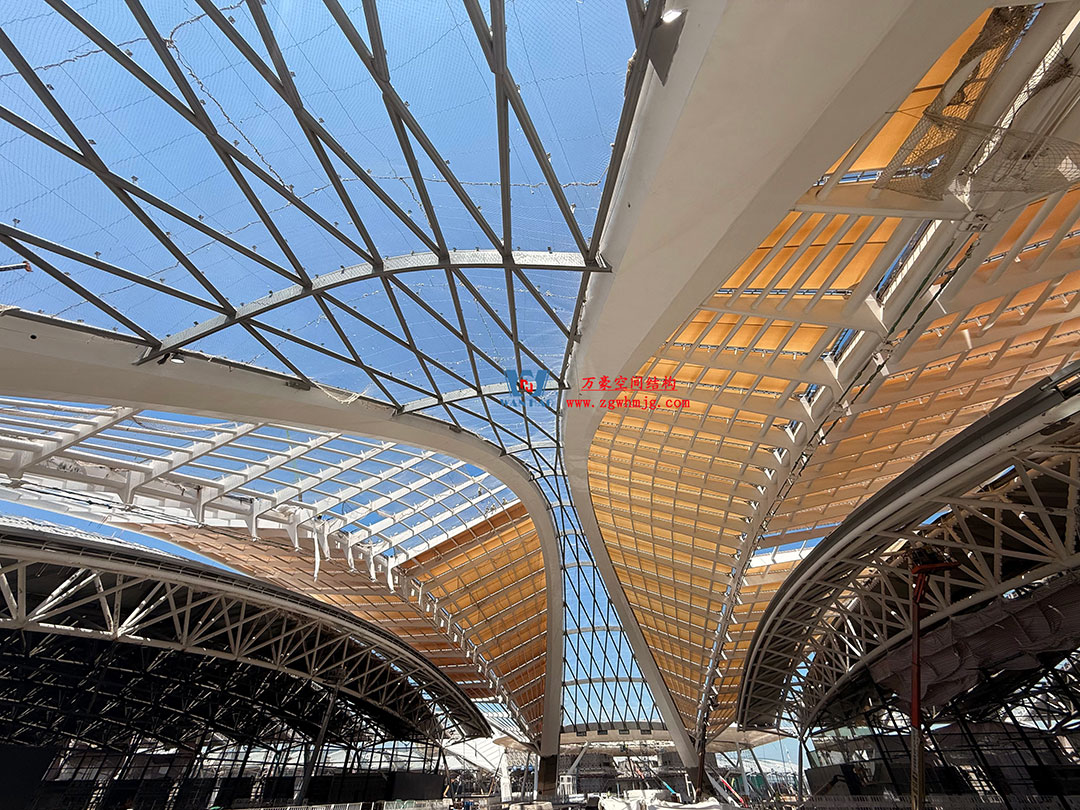

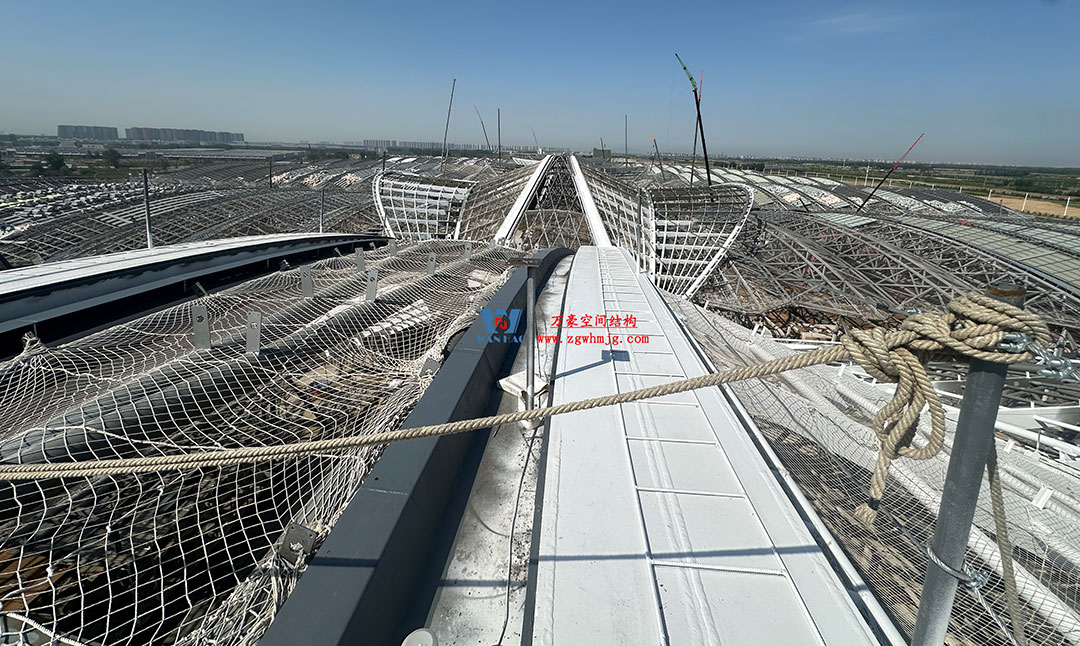

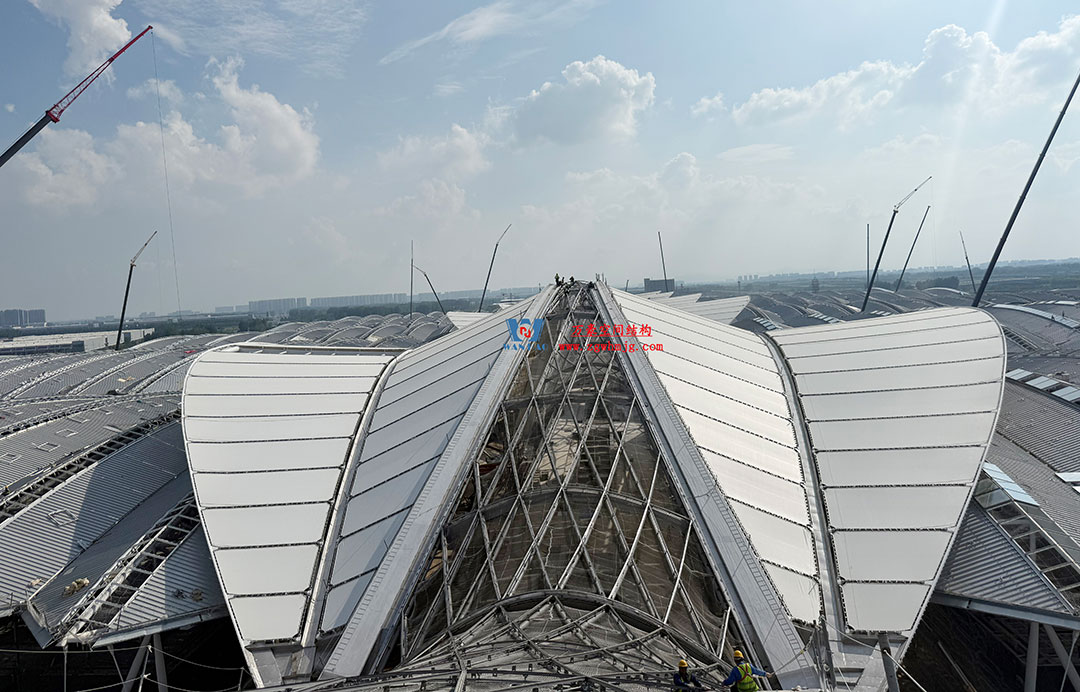

 中原國際會展中心二期膜結構施工圖片

3 標準展廳節點與細部

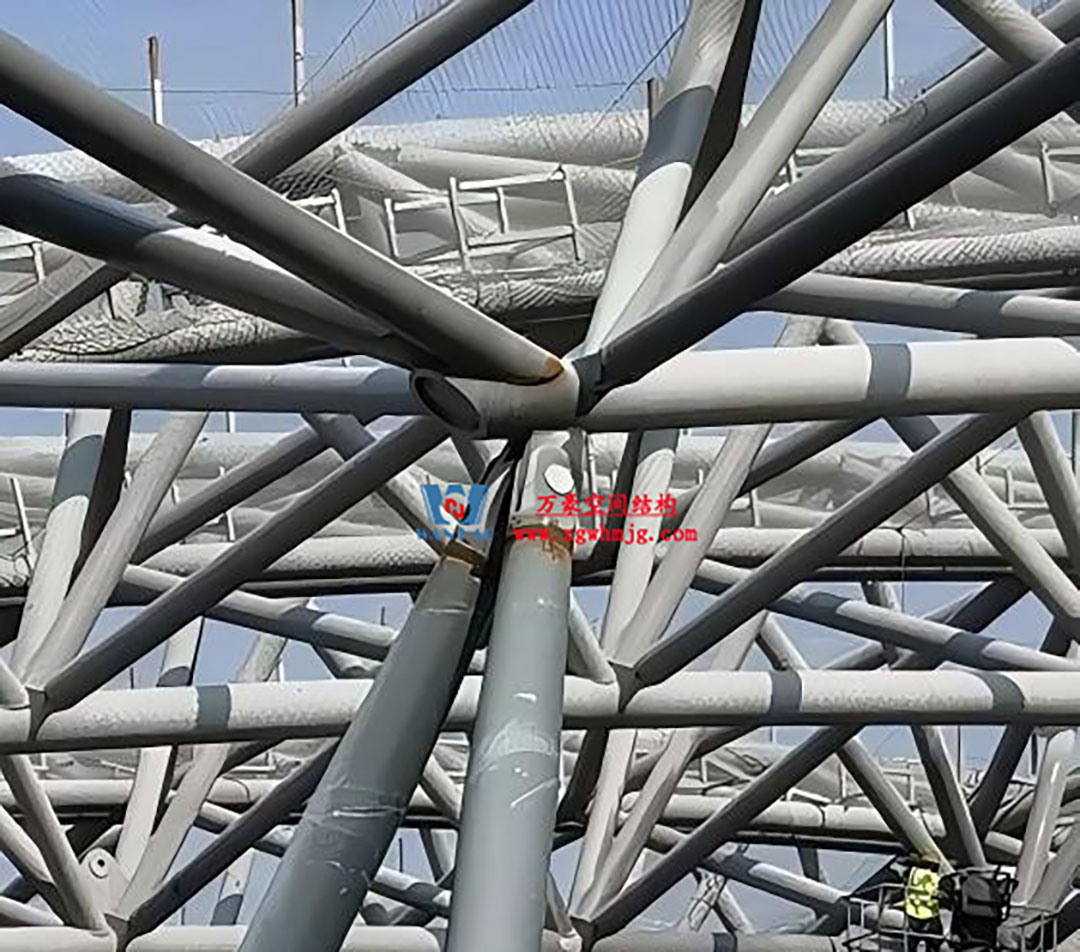

桁架拱腹桿與弦桿之間采用相貫焊接。

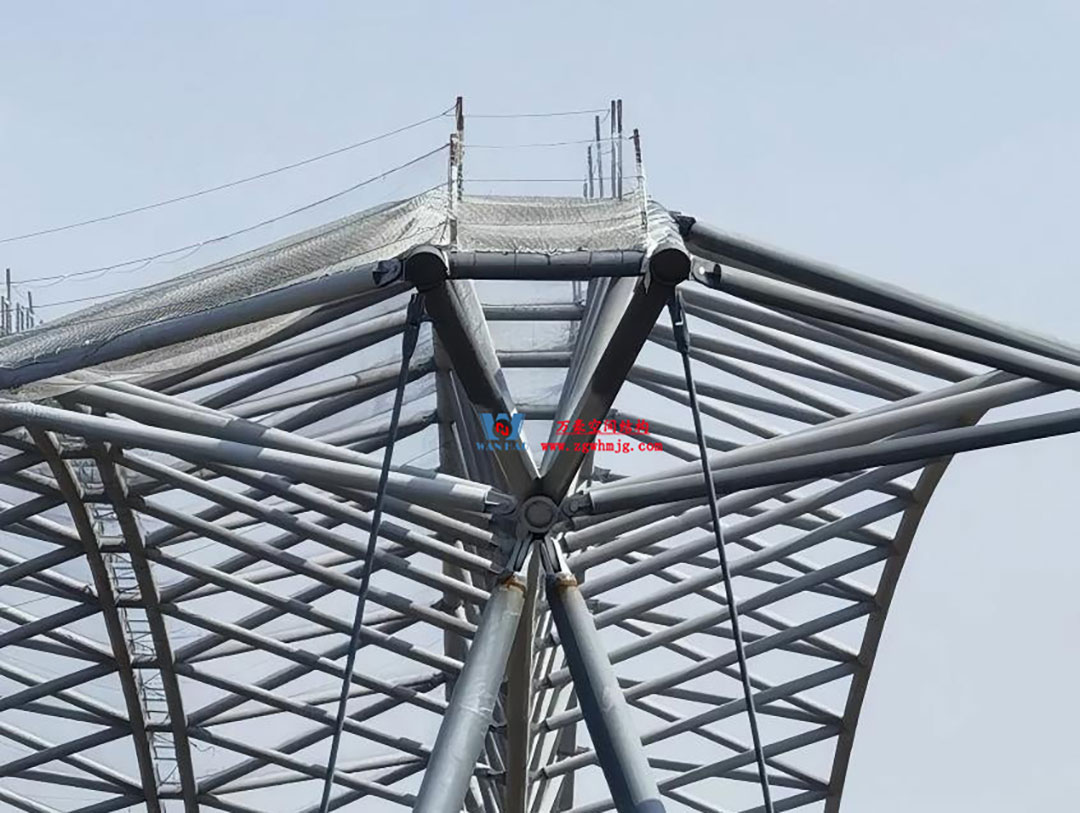

A型柱頂端與桁架下弦之間采用銷軸連接，A型柱下端同樣采用銷軸連接，以實現理想鉸接。

A型柱銷軸連接

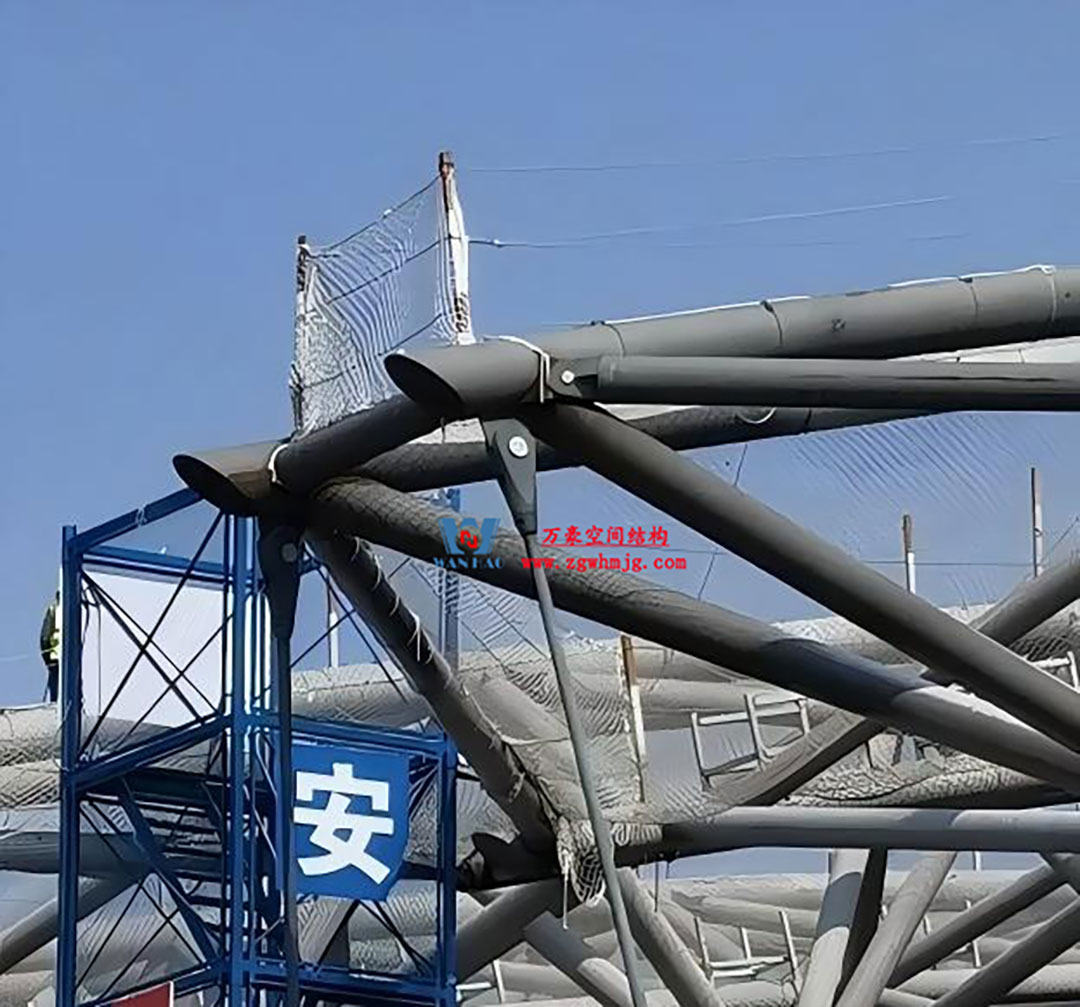

背拉桿采用U型接頭銷軸連接。

背拉桿接頭

榀和榀之間通過圓管鋼相貫焊連接。

榀和榀之間1m寬連接帶

4 研讀小結

中原國際會展中心二期 標準展廳結構最具啟發意義的不是屋蓋桁架拱，而是其橫向抗側系統的建構。

背拉桿的加入巧妙地實現了“內傾A型柱（兩端鉸接）+桁架拱”由機構向結構的轉變，實現了抗側構件的最小化，同時增強了橫向抗側系統的柔韌性。

本案在百米大跨場館設計中對其橫向抗側系統的探索與實踐是全新而卓越的。

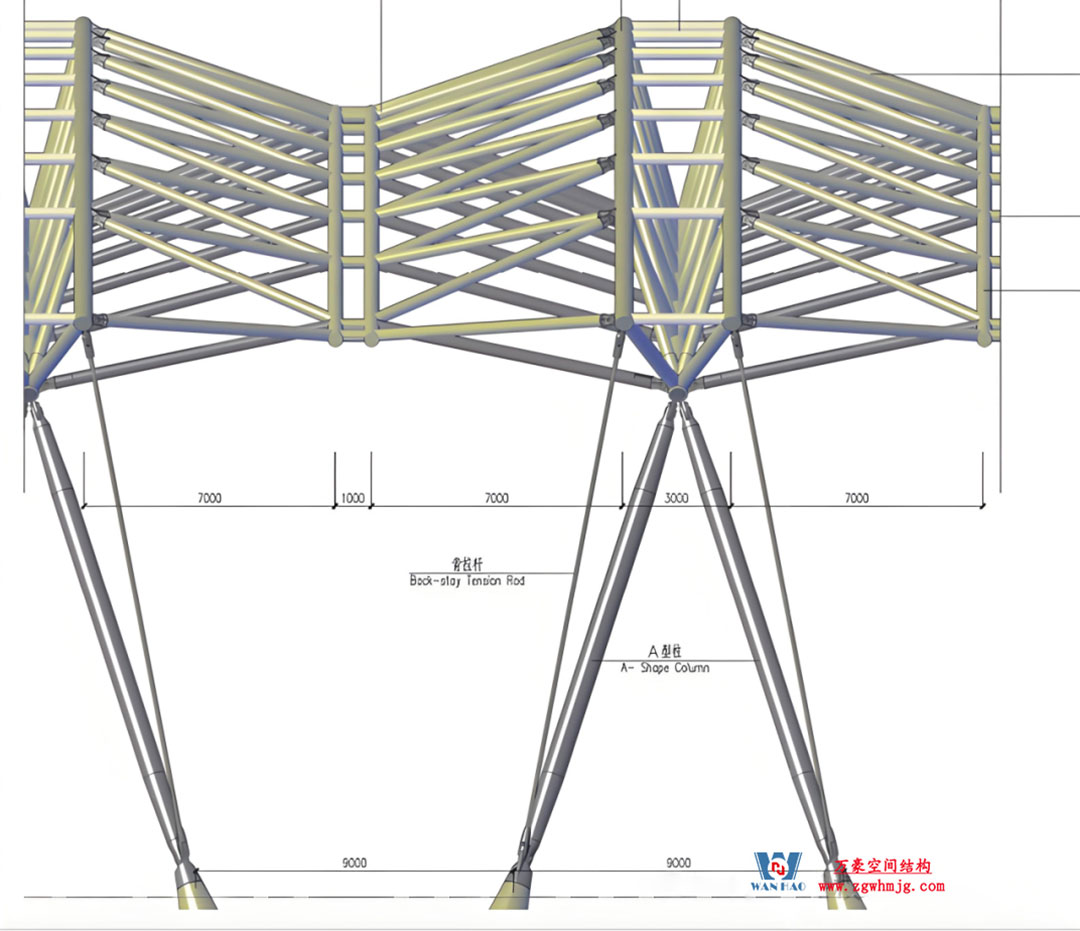

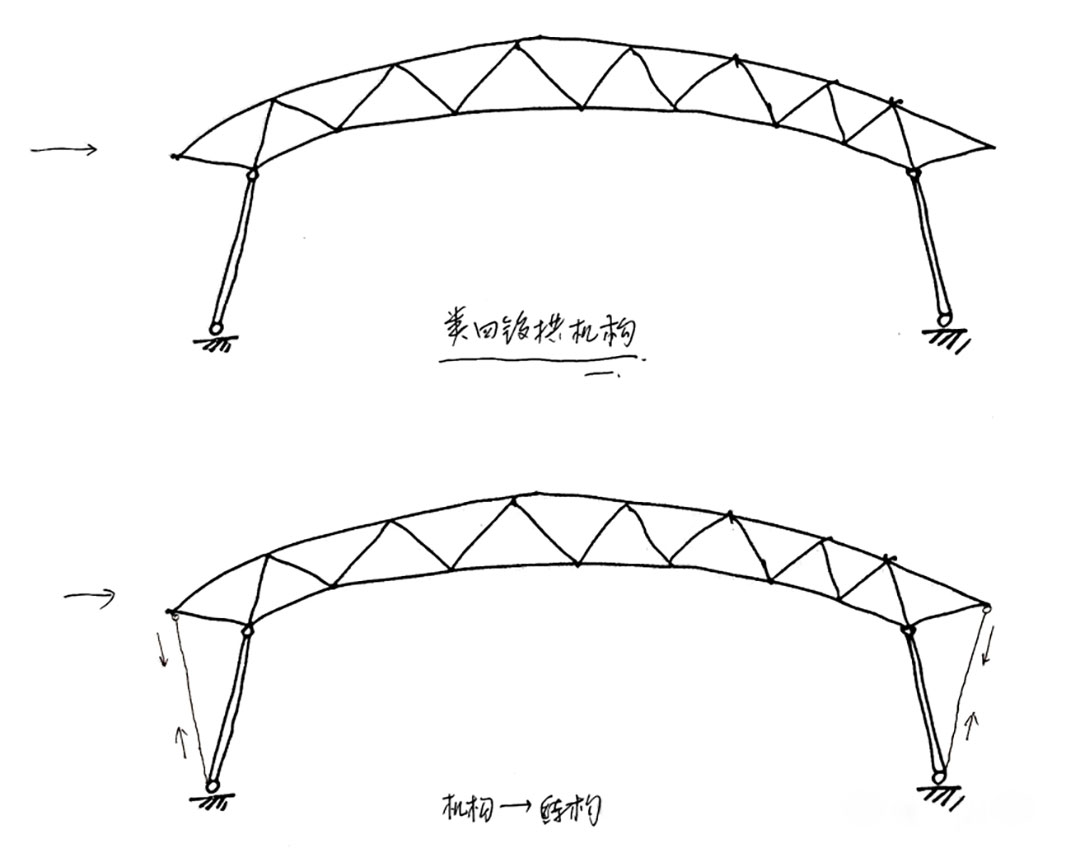

標準展廳結構構型簡圖

標展展廳A型柱與背拉桿均外置，成為建筑立面最為典型的特征，讓展廳的結構特點充分彰顯，充滿了韻律感和結構之美。本案是建筑和結構完美合作的典范。

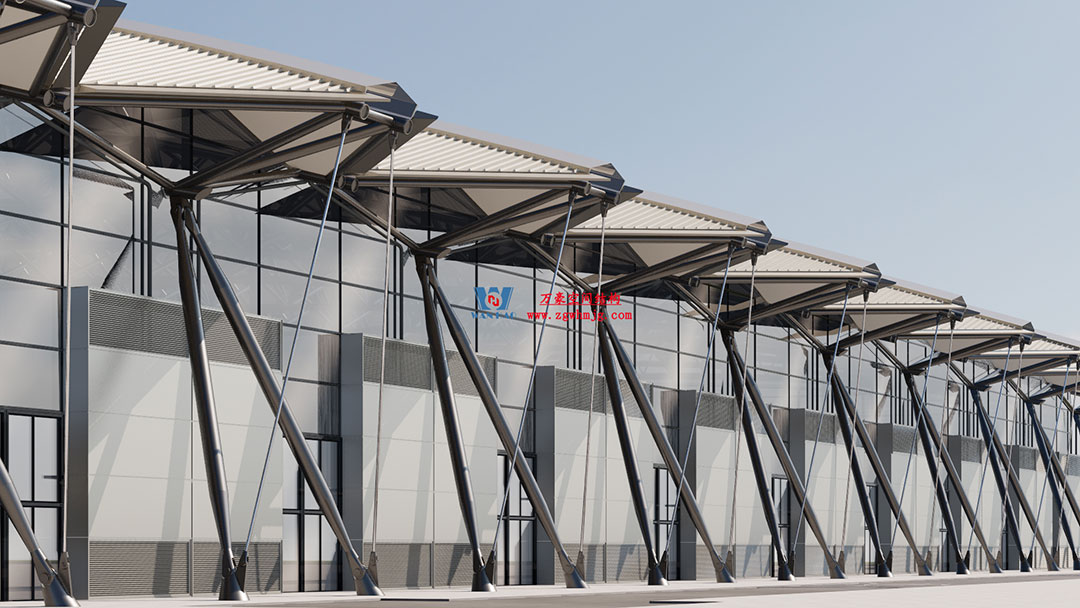

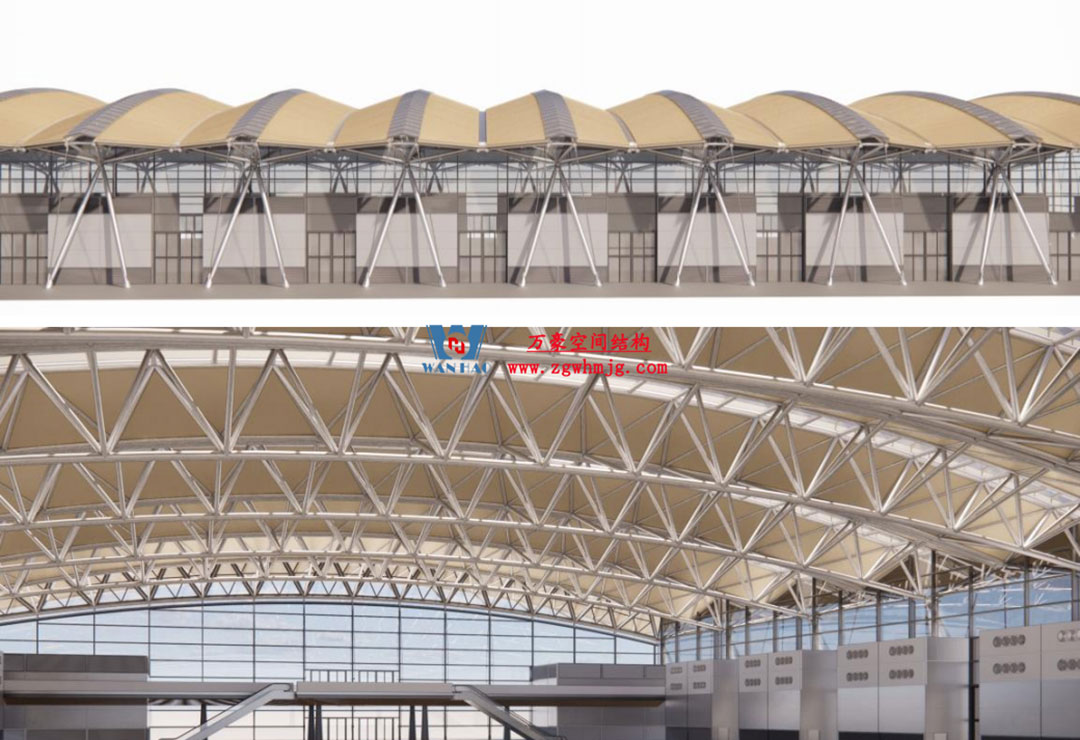

標準展廳外立面效果

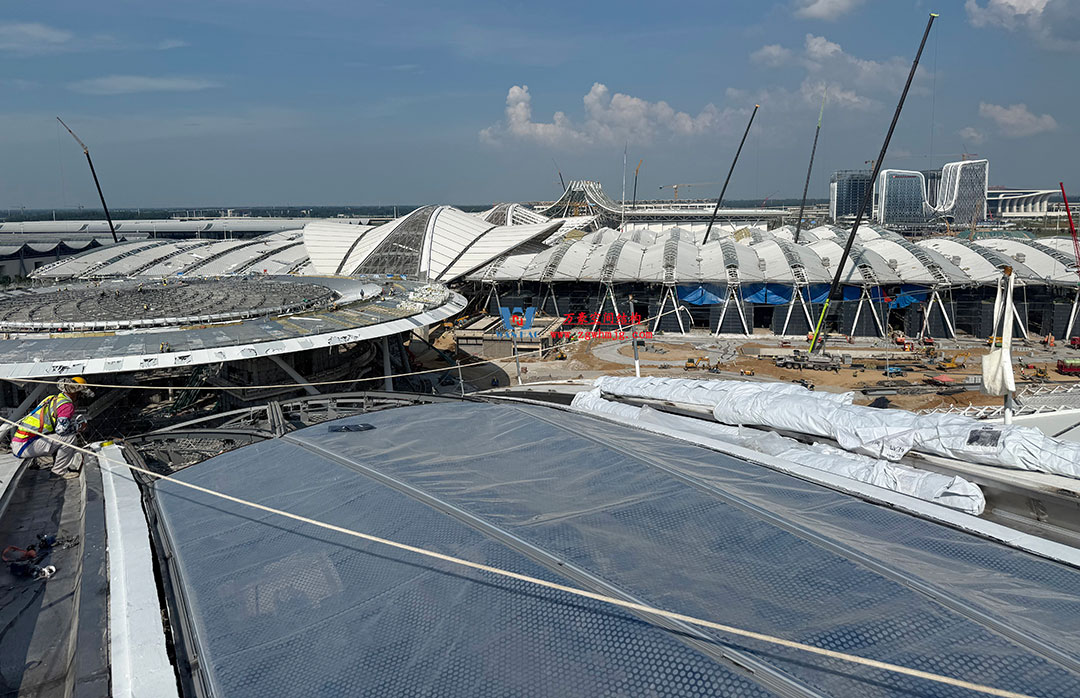

炎炎烈日下，項目二期施工現場一派繁忙，萬豪工人們正在加緊對膜結構屋面進行張拉安裝。

“整個二期項目施工高峰期出勤人數達5500人，350余臺機械設備同時作業，確保項目如期交付。目前，大賽場館、道路及會議中心等配套工程已進入施工沖刺階段。”二期項目相關負責人介紹。

放眼望去，二期展廳、中軸會展廊以鋼筋鐵骨雕刻出了嵩山、黃河、仰韶文化等經典線條，融入河南文化核心設計理念。靜待項目完工之時，讓我們一起感受這國際現代化場館，見證中國建造的速度與智慧。
