重塑中庭空間，從天井到生動的森谷

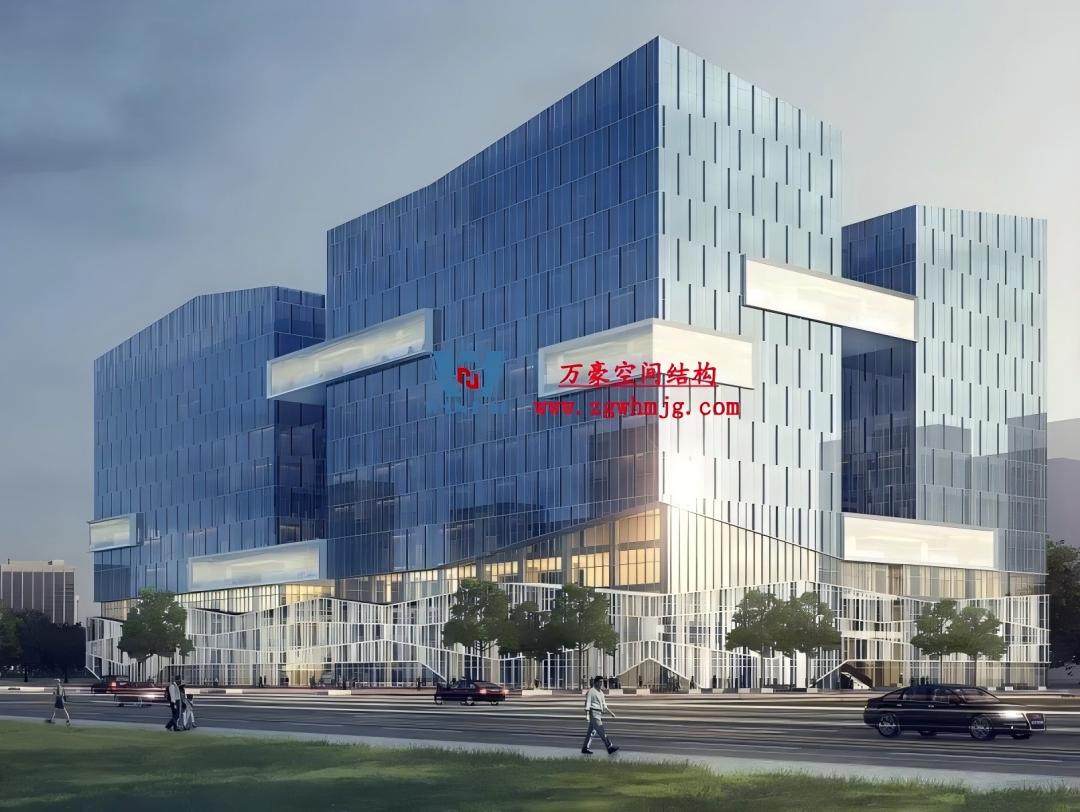

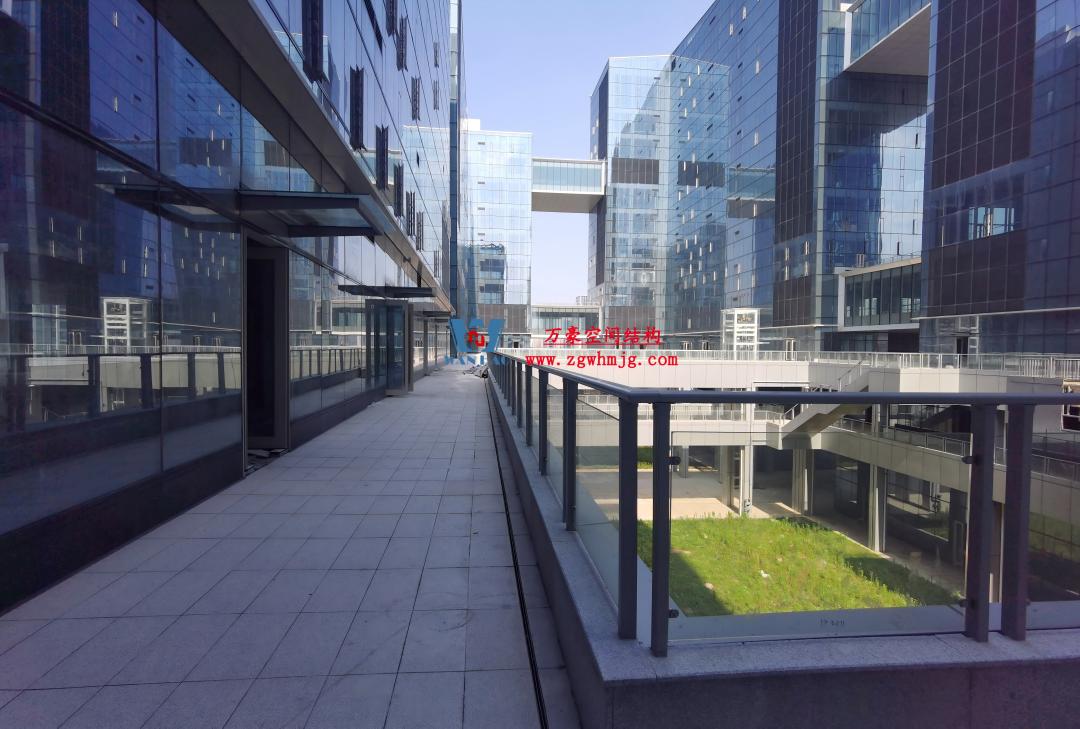

博多森谷產業園位于杭州良渚新城，四座 10-13 層的 L 型布局高層辦公樓圍合出一處面積約 4000 平方米的中央庭院。靠近地面的三層為商業空間，通過圍繞中庭的“回”字形連廊串聯。 業主期待中庭成為使用者共享的中心花園，但建筑基本落成后的空間體驗并未充分滿足預期：串聯商鋪的筆直連廊缺乏變化，行走體驗漫長而乏味；原有的中庭窄邊寬度僅為 28 m，塔樓則高約 71 m，中庭空間因此呈現天井式的壓抑觀感；冬季在中庭缺乏日照，陽光直射的月份則是杭州氣溫最為炎熱的夏季；在雨天，無遮蓋中庭的使用率也會急劇下降。

因此，業主希望通過一次高效率、短周期的更新，將項目重構為宜人的空間。goa 大象設計接受委托，承擔了中庭、入口與景觀的改造設計工作，由萬豪空間結構實施承建。對建筑師而言，博多森谷的改造是一次“非常規”的城市更新——目標是建成不久的建筑，因此需要在減少干預既有結構的基礎上進行小范圍加建，但其效果必須足以令空間體驗產生質變。

建筑師提出在中庭上空覆蓋一座透光的半開放天幕作為“頂棚”，以在提高耐候性的同時延續光照、空氣等開放空間的自然要素。在日照強烈的夏季，半透明的天幕可以濾過直射的陽光，并在庭院四邊入口處對流風的吹拂下確保中庭涼爽舒適；在冬季，天幕則可以減少熱量散失以保持環境溫暖，并確保雨雪天氣時中庭空間的可使用性。

鋼結構與膜材料的協奏， 賦予視覺平等權

建筑師希望進一步將中庭與環繞的商鋪一體打造成獨特的公共空間，而非辦公塔樓千篇一律的功能附屬，并為此轉向在地文化尋求靈感。以業主的品牌理念為出發點，受杭州周邊丘陵上起伏連綿、種植茶樹的梯田啟發，改造方案將天幕塑造成階梯般錯落有致的“森谷”。在空間的水平邊界被辦公樓圍合限定的前提下，茶山般起伏的形態創造了豎向的空間變化，改善了行走與停留的體驗。

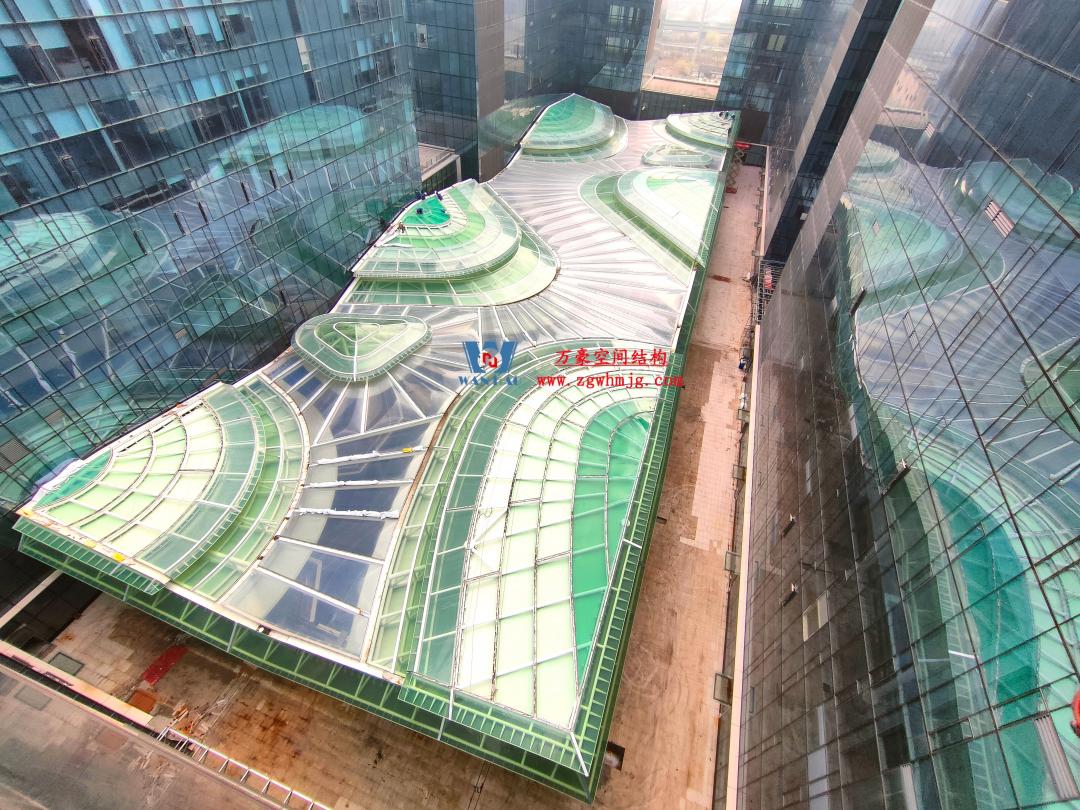

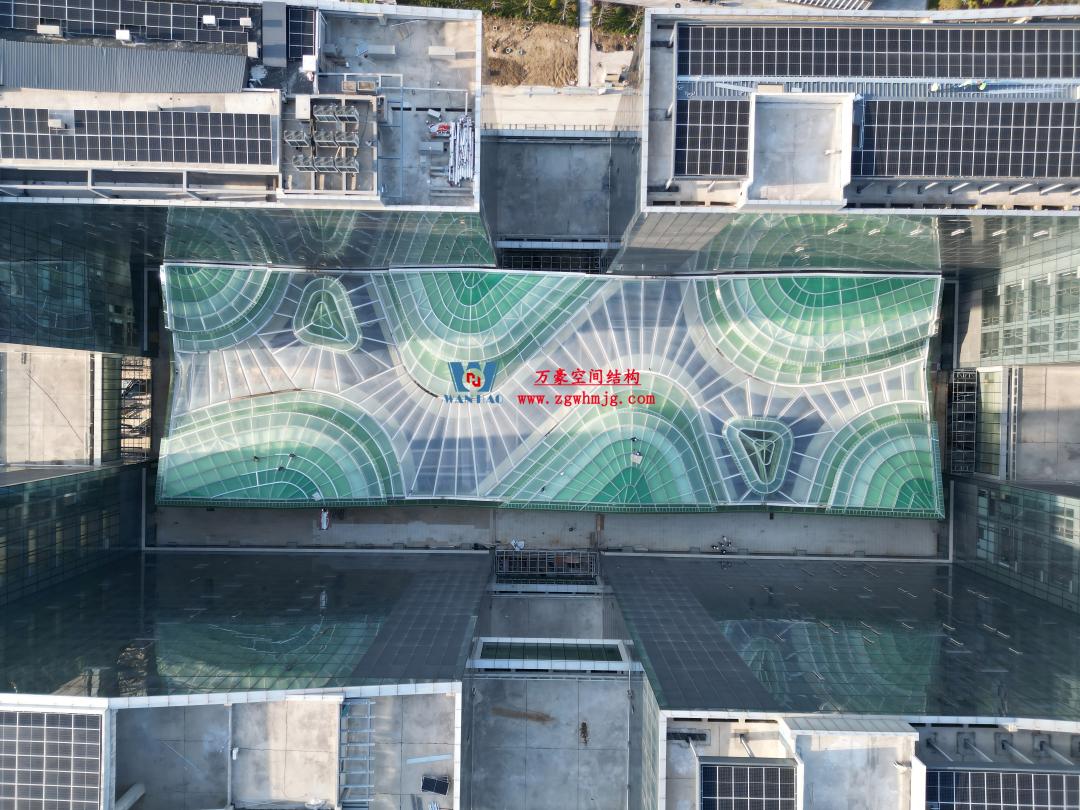

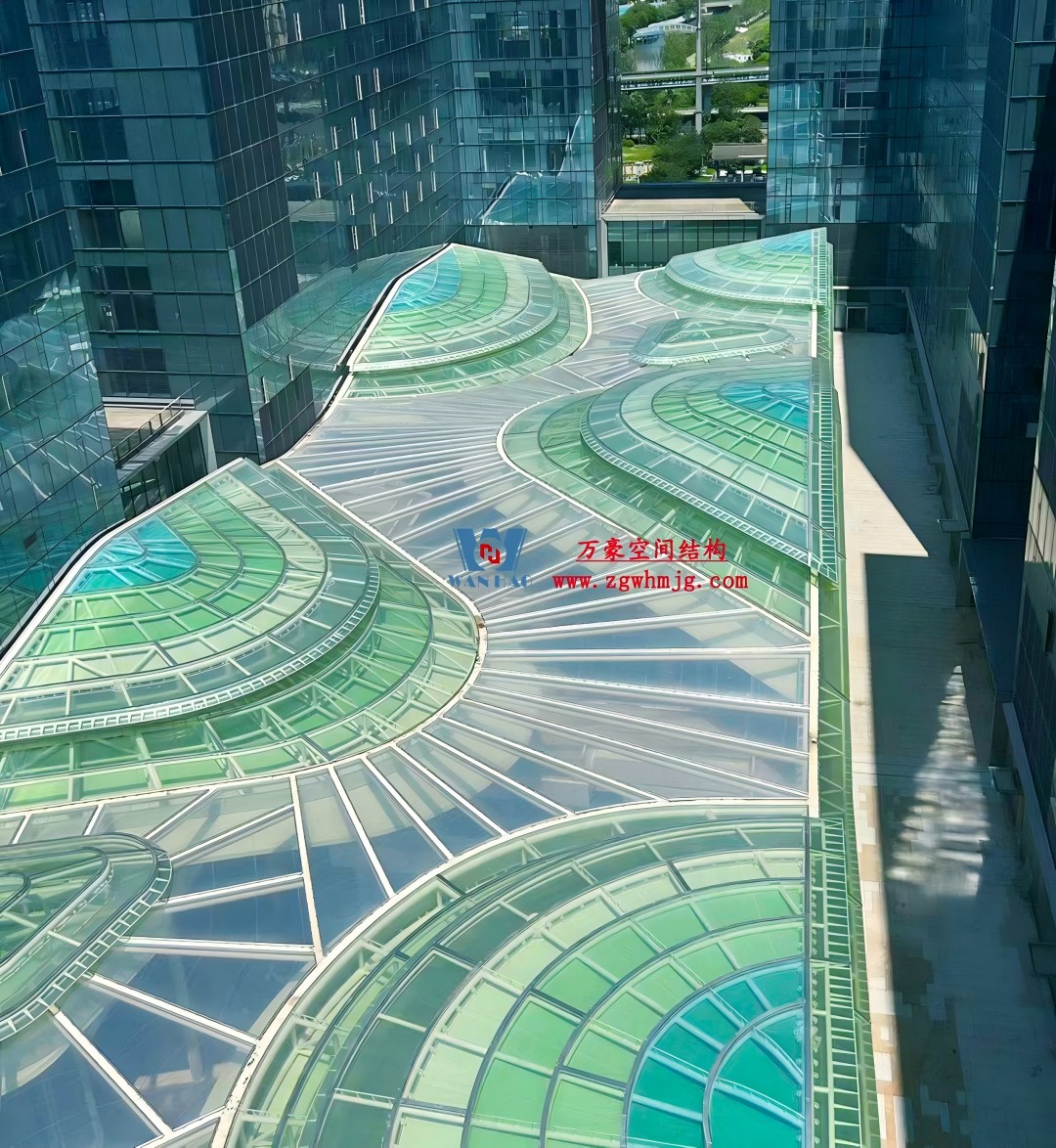

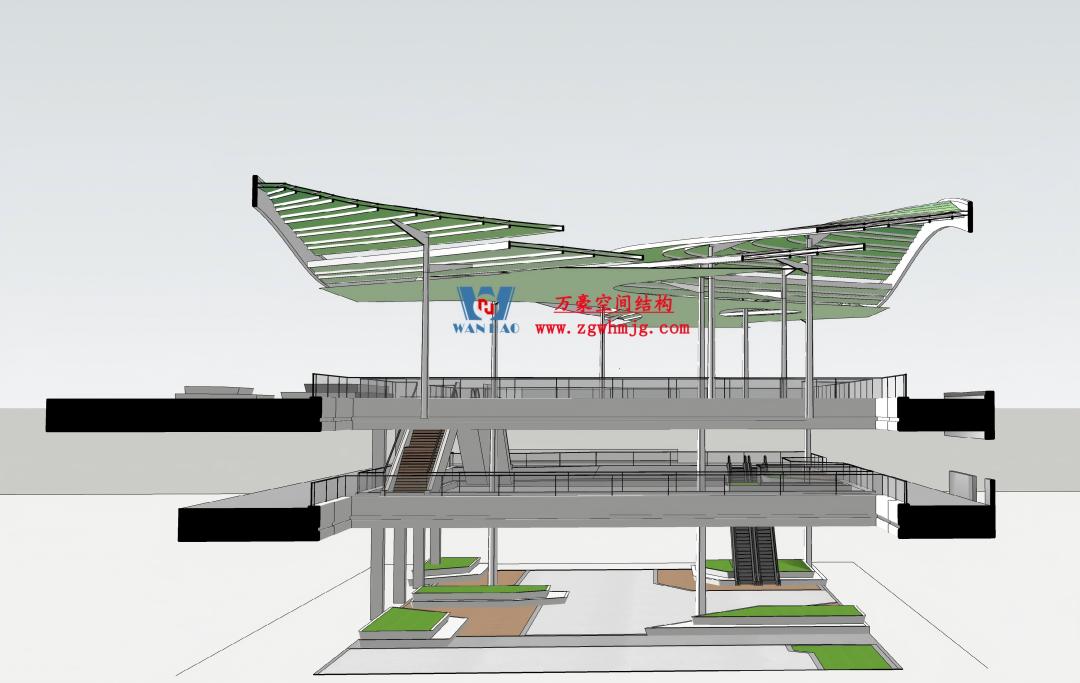

“茶山”賦予了園區使用者平等的視覺權利：天幕遮蔽了高聳的塔樓，在內部感受到的中庭不再是狹窄壓抑的“天井”；四層以上面向中庭的辦公人群同樣獲得了宜人的視覺觀感，有如俯瞰碧綠的茶田。 中庭天幕的造型設計復雜而精細。改造設計開始時項目已基本竣工，中庭的支撐結構因此只能落在地下室的頂板上。為在有限的冗余荷載范圍內實現設想，設計師選擇了輕質的膜材料配合鋼結構框架構建天幕，其所需的結構加固程度小于玻璃等傳統材料，可塑性強，并可以借助雨水沖刷完成自清潔，降低了日常維護成本。 從空中俯視，天幕的膜材料為兩部分，強透光性的白色氣枕近似透明，將柔和的光影投射在中庭內部；綠色的多層膜結構則比擬茶山。如同張開的“陽傘”，以近似梯田的方式切分，層次間的空隙改善了中庭的通風與排煙性能。

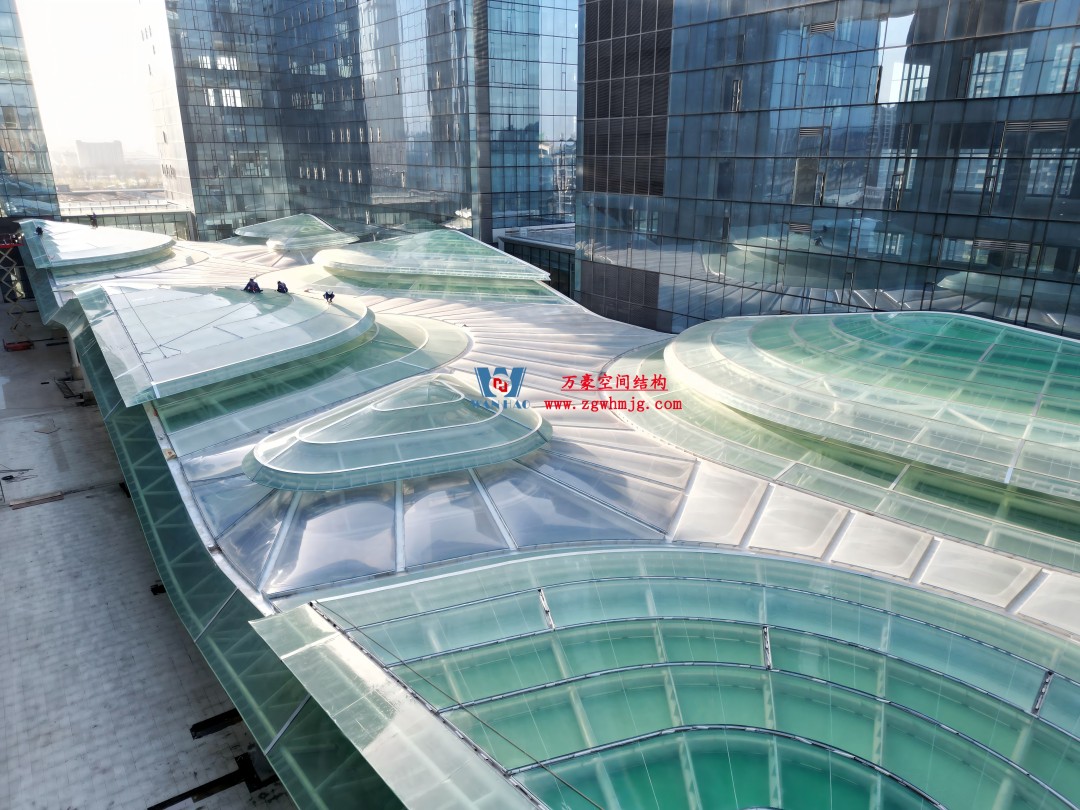

設計團隊與結構顧問合作，解決了大跨度鋼膜結構設計中的諸多技術難點：鋼結構跨度大，截面形式多樣，整體呈曲面布置等。為了進一步優化設計，團隊在局部采取了 ETFE+PTFE 雙層膜結構，網格內膜可以吸收噪聲，并提高能源利用效率。在多輪比選后，團隊選定了 50%、40% 與 35% 透光率的三種綠色氣枕膜，依次分層布置，形成山水重疊般的漸變視覺效果。為避免積水，排水系統巧妙地隱藏于結構內部。天幕具有細微的坡度，可借助重力使雨水流向氣枕間的分縫并排向地面。

景觀與入口更新，親切不拒斥的城市界面

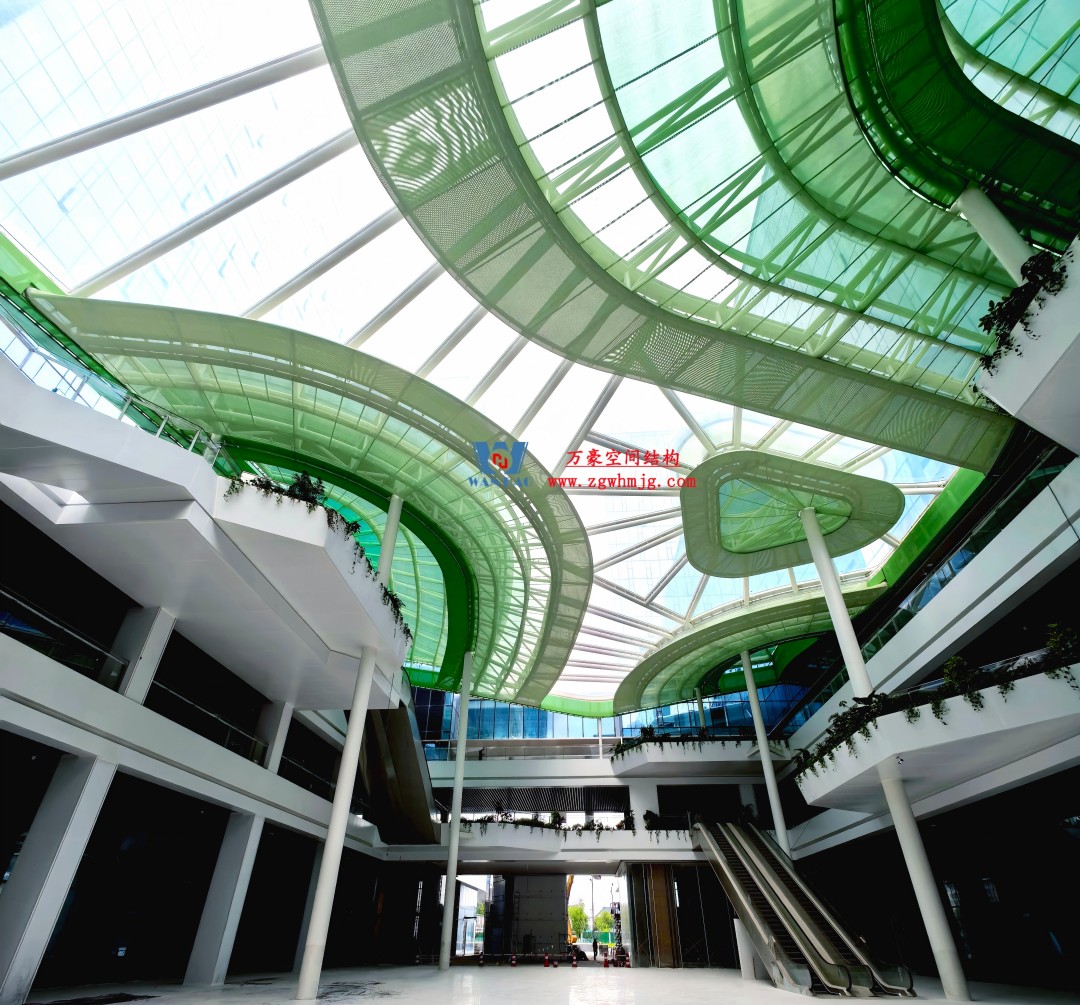

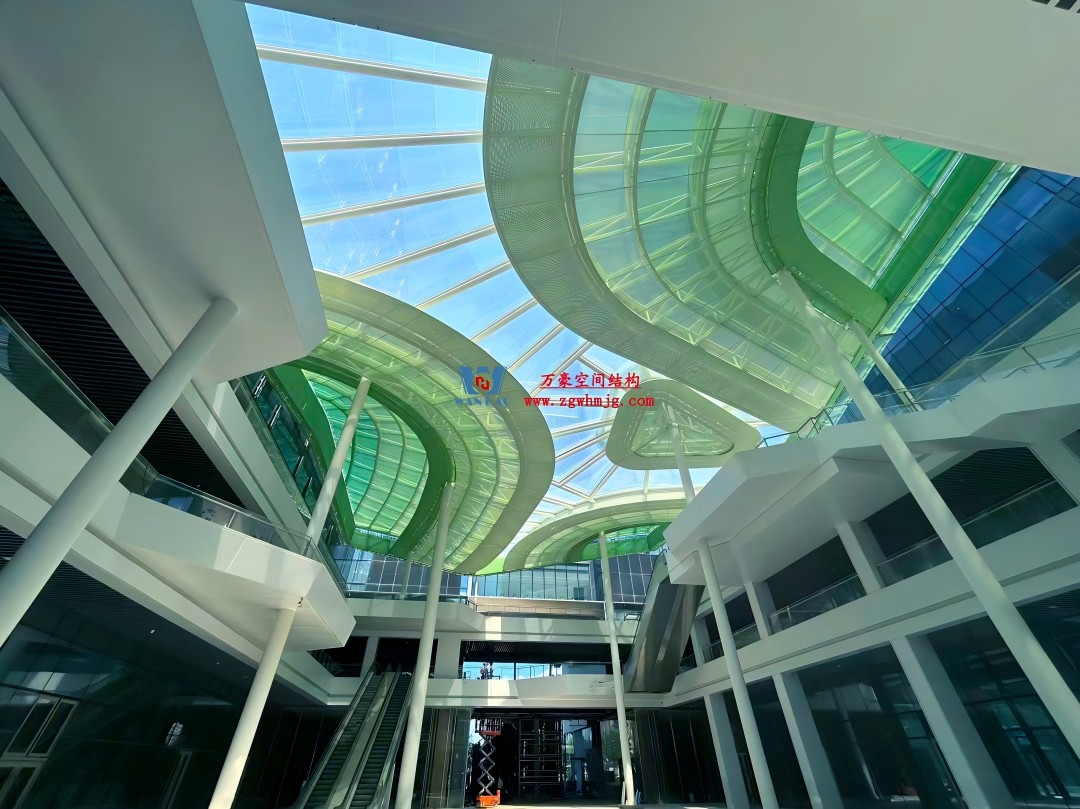

根據業主的設想，博多森谷的中庭將成為一片功能靈活可變的場地，平日作為商店的外擺區域，保留了拓展為可容納展會等聚集活動的可能性。天幕覆蓋下，環繞原有建筑內立面的外廊內部挑出了露臺，成為了室內空間自然延展，豐富了原本規整的方形空間。走廊轉角處的細致優化使行走體驗變得富有趣味。庭院內部圍繞森谷的主題增添植被，和“茶山”共同形成自然溫馨的氛圍。 原狀建筑在四個方向分別設有內凹的入口。改造后的入口則通過大尺度的屋檐出挑，強化了空間特質。與景觀花臺和水幕結合，引導訪客的視線與行走路徑。對于公共空間而言，讓來訪者感到“受歡迎”是必要的特質。然而，原本的綠化設計中，建筑周邊被停車場與消防登高場地的硬化地面占據，往往需要繞過漫長的綠化帶才能找到入口。重新設計的景觀則實現了人車分流，重構了建筑與城市的交界關系。
